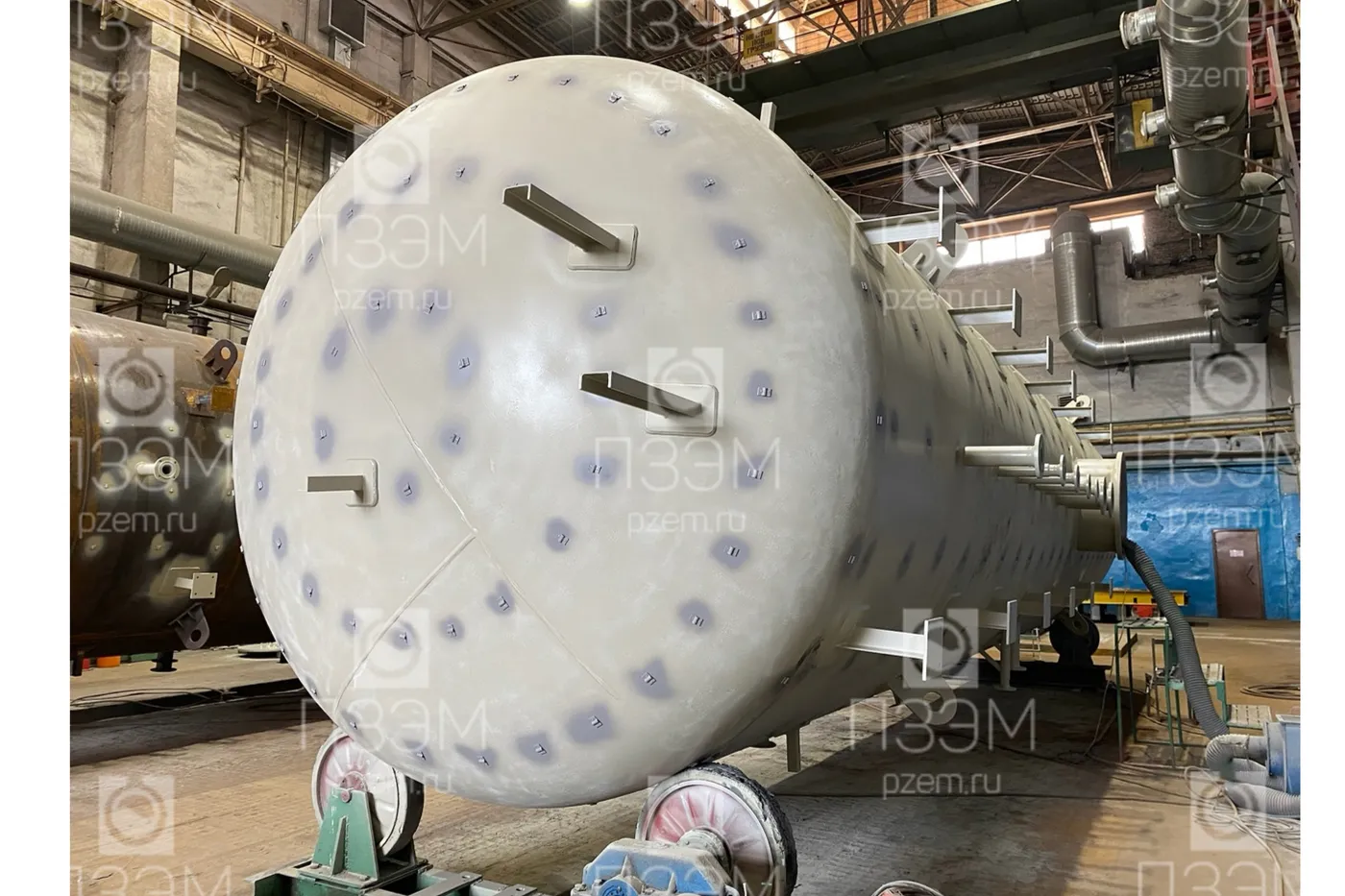

Буферная емкость нефти (БЕН-4) объемом 80 м³
Особенности
Термообработка
Термообработка: Аппарат подлежит термообработке

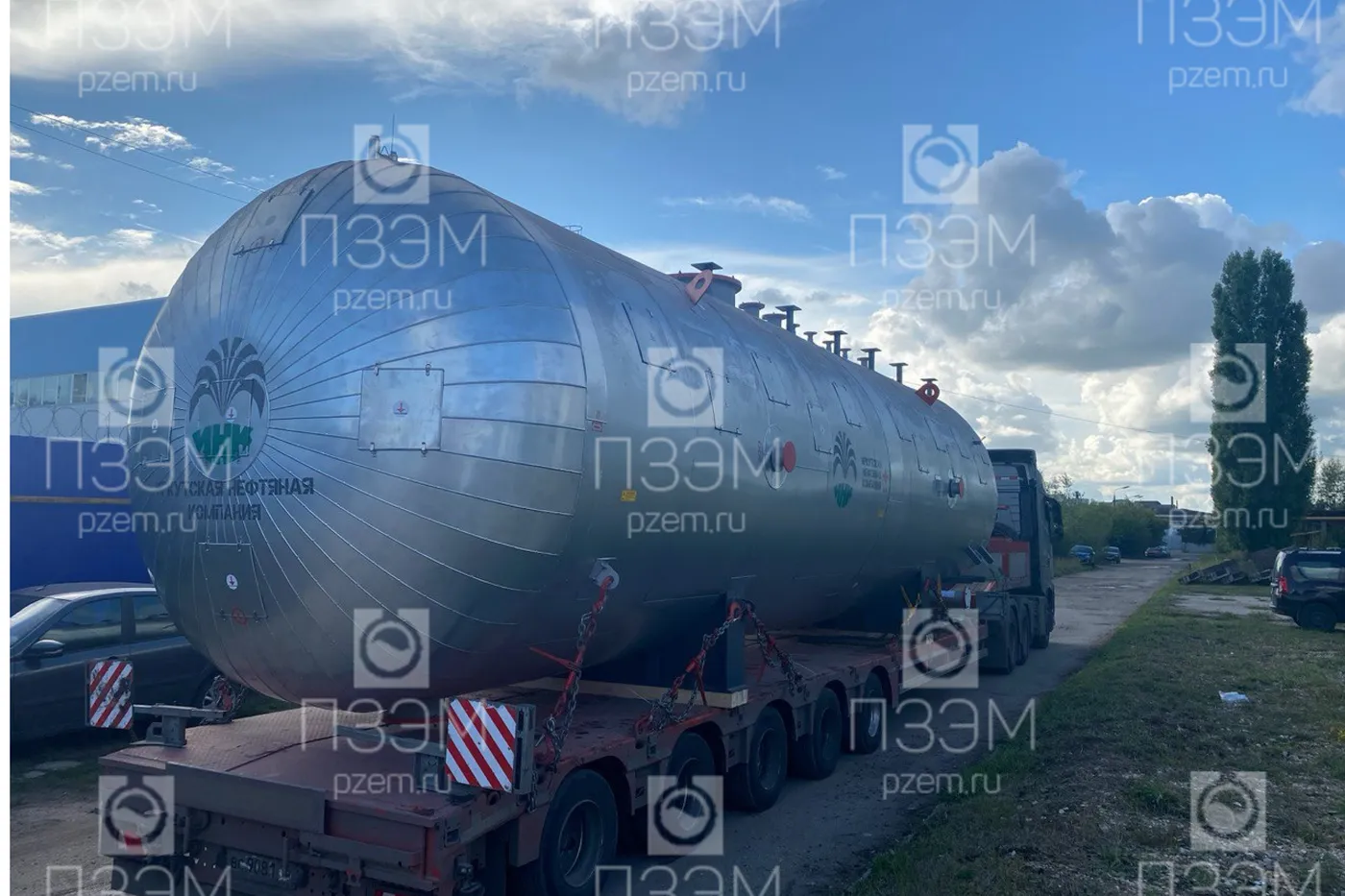

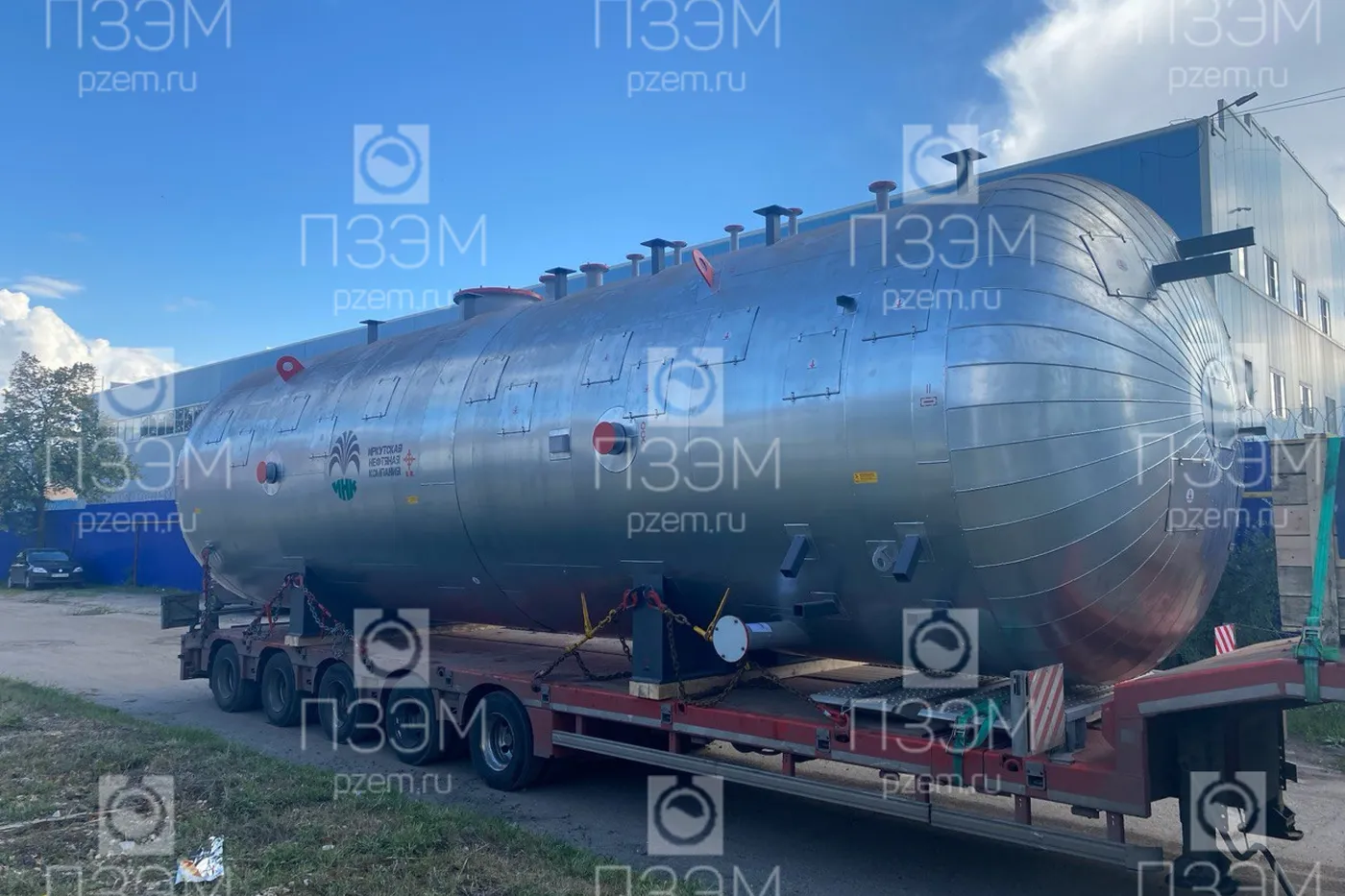

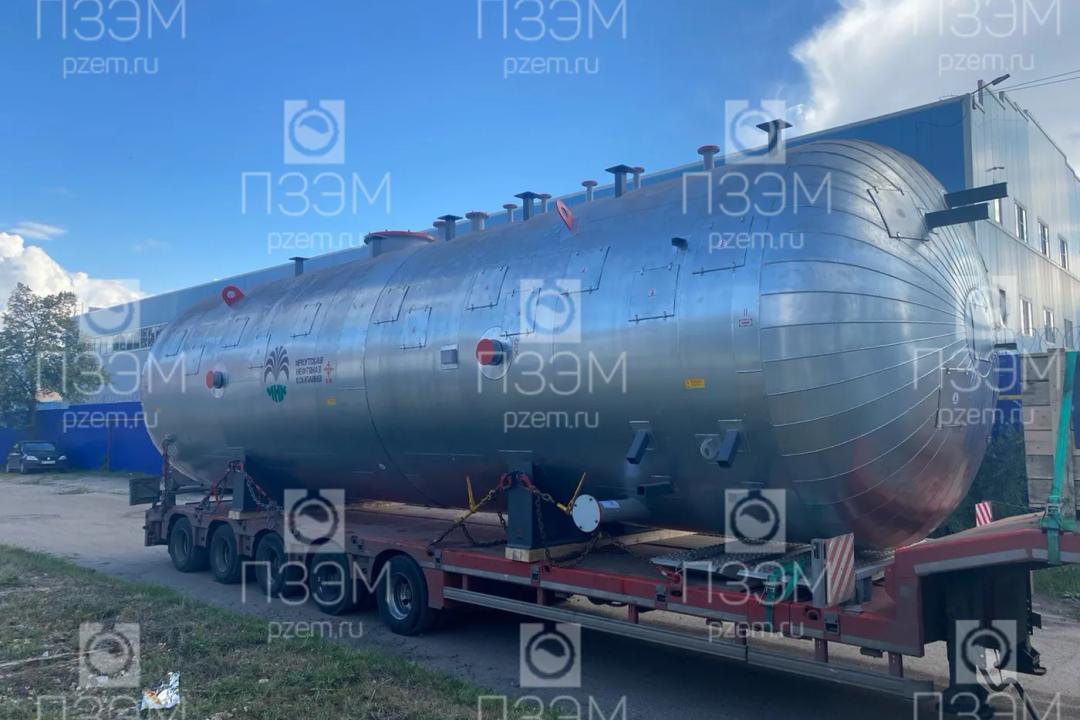

Негабарит
Для Иркутской нефтяной компании изготовлена и поставлена буферная ёмкость нефти объёмом 80 м³, с системами обогрева и теплоизоляции. Масса — 13100 кг, давление — 0,05 МПа, материал исполнения — сталь 09Г2С.
| Назначение аппарата | Сбор товарной нефти |
|---|---|
| Давление рабочее, МПа (изб.) | 0,005…0,05 |
| Давление расчётное, МПа (изб.) | 0,6 |
| Температура рабочая, °C | 10…70 |
| Температура расчётная, °C | 120 |
| Минимально допустимая отрицательная температура стенки, находящейся под давлением, °C | минус 60 |
| Температура пропарки, °C | 120 |
| Наименование рабочей среды | Товарная нефть с обводнённостью до 0,5% масс. (содержание H2S – до 0,5% мольн.) |
| Физическое состояние | жидкость |
| Категория и группа взрывоопасной смеси по ГОСТ 31610.20-1-2020 | IIA-T3 |
| Класс опасности по ГОСТ 12.1.007-76 | 3 |
| Класс взрывоопасной зоны по ПУЭ | В-1г |
| Производительность на входе по газу при стандартных условиях, м³/ч | 0,200 |
| Производительность по нефти при рабочих условиях, м³/ч | 10,285 |
| Плотность рабочей среды при 20 °C, кг/м³ | нефти – 819,2; воды – 1295 |
| Содержание механических частиц | до 0,05 об. |
| Вместимость, м³ | 80 |
| Прибавка для компенсации коррозии, мм | 3 |
| Назначенный срок, лет | 20 |
| Сейсмичность района строительства, балл, не более | 6 |
| Число циклов нагружения за весь срок службы, не более | 1000 |
| Группа аппарата по ГОСТ 34347-2017 | 1 |
| Категория аппарата по ТР ТС 032/2013 | 1 |
| Группа среды по ТР ТС 032/2013 | 1 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ (умеренно и холодный климат) с категорией размещения 1 |
| Габаритные размеры, мм (д×ш×в) | 13600х3150х3410 |
| Масса аппарата без теплоизоляции, кг | 13100 |
| Масса площадки обслуживания, кг | 1500 |
| Исполнение | горизонтальный, на седловых опорах, с площадкой обслуживания, лестницей-стремянкой и ограждением |
| Материал обечаек, днищ, опор, крышки люка | сталь 09Г2С-15 ГОСТ 19281-2014 |
| Материал внутренних устройств | сталь 09Г2С ГОСТ 19281-2014 |
| Материал фланцев штуцеров, люка | сталь 09Г2С ГОСТ 19281-2014, поковка Гр. IV КП 245 ГОСТ 8479-70 |
| Патрубки штуцеров ёмкости, внутренние трубопроводы | труба В-09Г2С ГОСТ 32528-2013 |
| Внутренний крепёж | 12Х18Н10Т ГОСТ 5632-72 |
| Прокладки фланцевых соединений | паронит ПМБ ГОСТ 481-80 |
| Насадка коалесцирующая | Рукав сетчатый РС-12Х18Н10Т ТУ 26-02-354-85 или аналог |
| Требования к материалу | Показатели ударной вязкости KCU при температуре минус 60° для стали 09Г2С не менее 39,2 Дж/см², KCV при минус 20° не менее 29,4 Дж/см²; твёрдость гаек ниже твёрдости шпилек не менее чем на 15HB |
| Термообработка | Аппарат подлежит термообработке |
| Испытания | Аппарат испытать на заводе-изготовителе на прочность и герметичность пробным гидравлическим давлением |

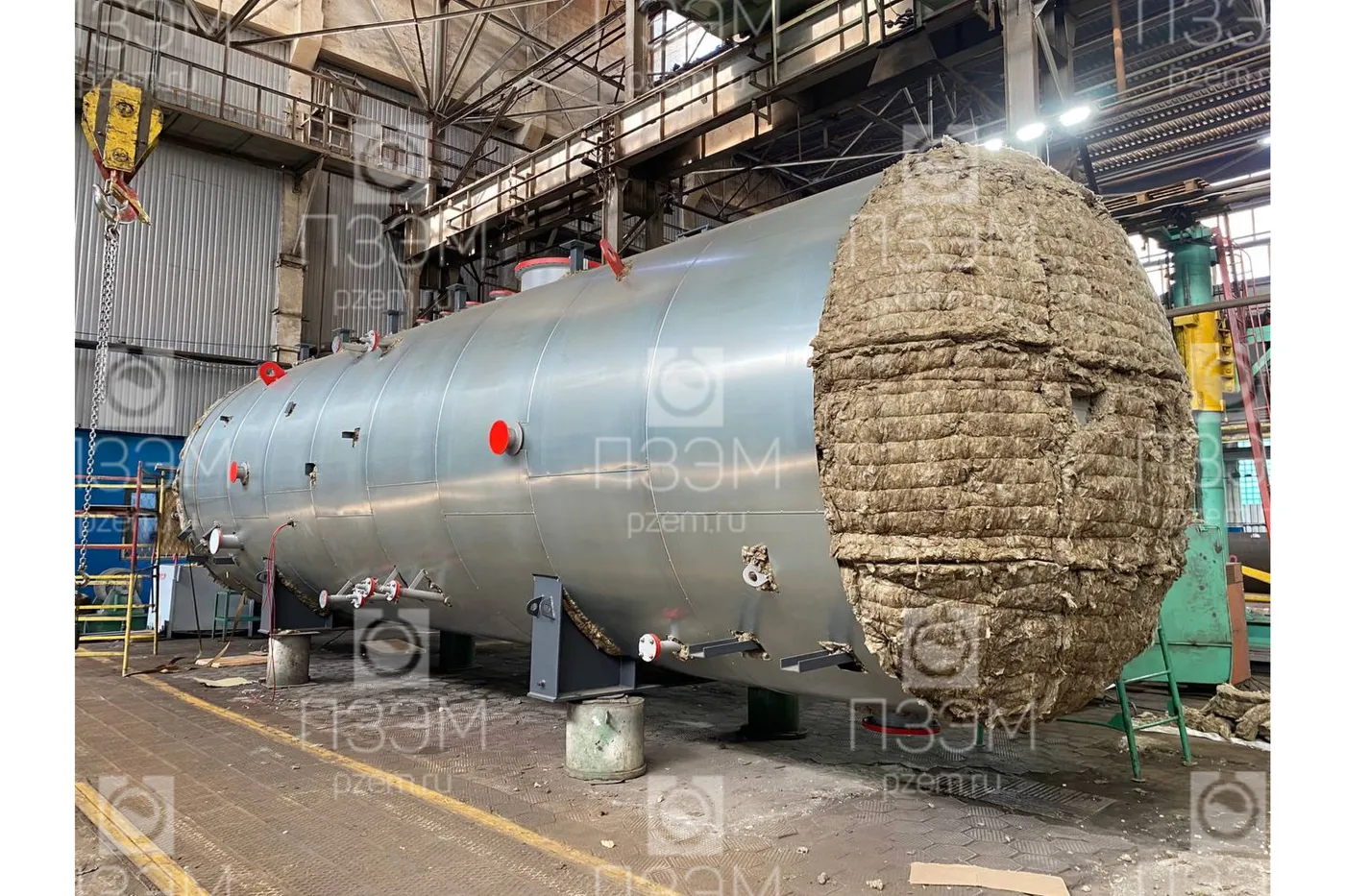

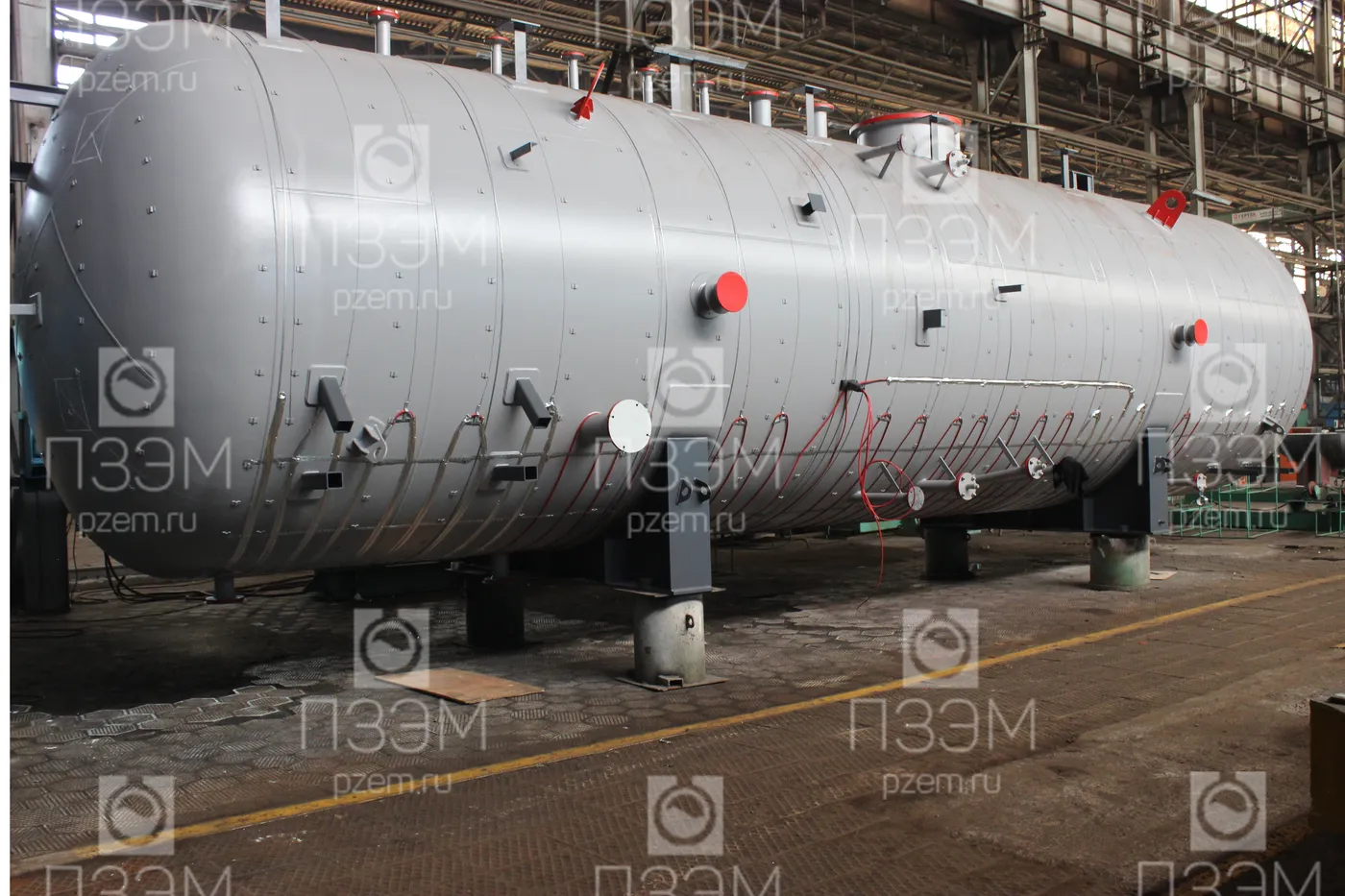

| Изоляция | Аппарат подлежит теплоизоляции на заводе-изготовителе; материал – маты прошивные минераловатные, толщина 100 мм, покрывной слой – лист оцинкованный толщиной 0,7 мм (RAL 9006); выполнить технологические окна в теплоизоляции |
| Обогрев | После нанесения антикоррозионного покрытия установить систему электрообогрева (нагревательный кабель) до нанесения теплоизоляции |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Вход нефти | 300 | 1,6 |
| Б | Выход нефти | 400 | 1,6 |
| В | Возврат нефти с НВТ | 250 | 1,6 |
| Г | Выход газа | 50 | 1,6 |
| Д | Дренаж | 300 | 1,6 |
| Е1, Е2 | Для уровнемерной колонки (2 шт.) | 100 | 1,6 |
| Ж | Для датчика давления | 50 | 1,6 |
| З | Для манометра | 50 | 1,6 |
| И | Для термопреобразователя | 50 | 1,6 |
| К | Для термометра | 50 | 1,6 |
| Л1, Л2 | Для сигнализации уровня (2 шт.) | 50 | 1,6 |
| М | Пропарка | 50 | 1,6 |
| Н | Для уровнемера | 100 | 1,6 |
| О | Воздушник | 50 | 1,6 |
| П | Люк | 800 | 1,6 |
| Р | Стравливание газа | 50 | 1,6 |
Нормативная база
- ГОСТ 12.1.007-76
- ГОСТ 15150-69
- ГОСТ 17314-81
- ГОСТ 28759.3-90
- ГОСТ 31610.20-1-2020
- ГОСТ 32528-2013
- ГОСТ 33259-2015
- ГОСТ 34347-2017
- ТР ТС 010/2011
- ТР ТС 032/2013
- ТУ 3615-001-85873787-2020
- ФНП
