Вертикальный бункер поз. Е-342/2 объемом 75 м³

Особенности

Инспекционная приёмка

Негабарит

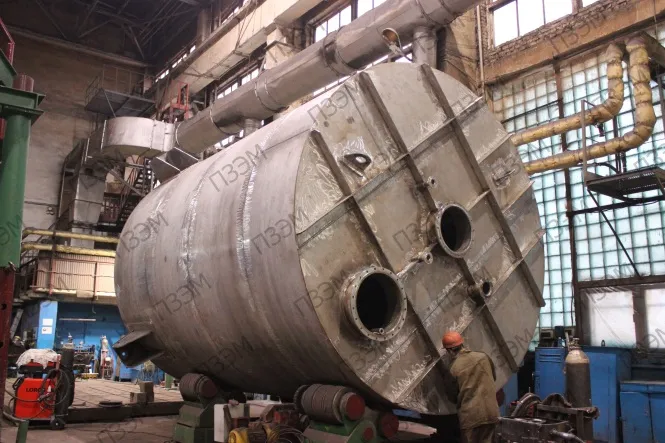

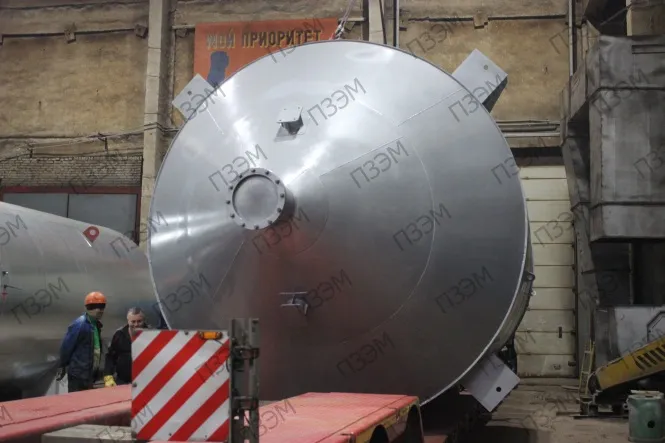

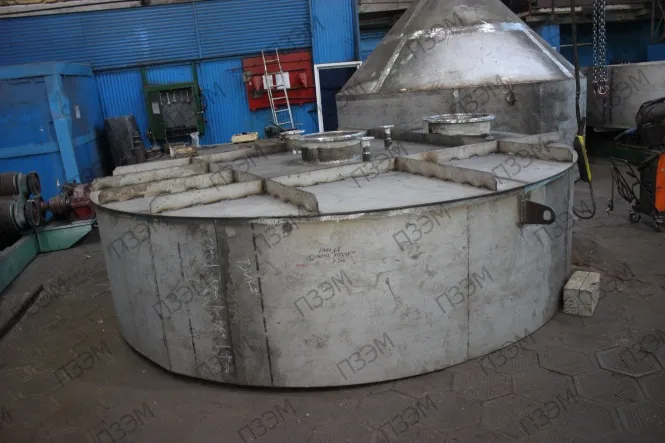

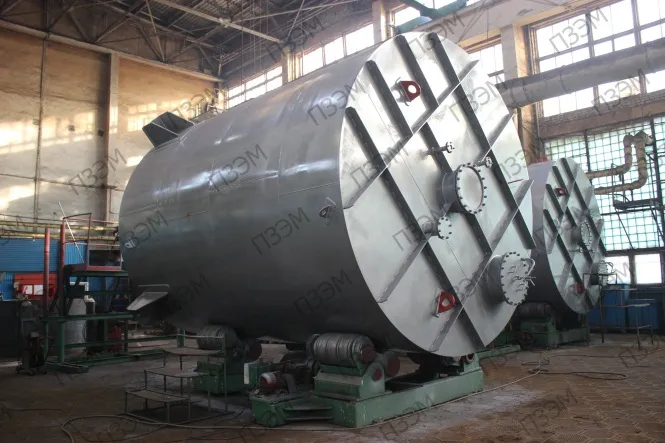

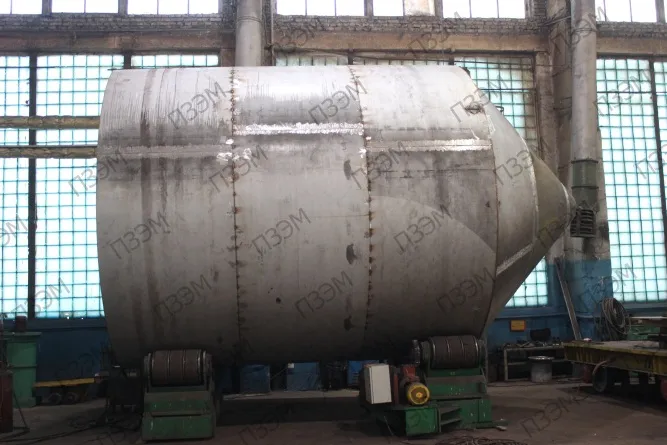

Для одной из ведущих российских химических компаний по производству азотных удобрений изготовлено два вертикальных бункера для хранения и выдачи гранулята. Объём каждого — 75 м³, масса — 7500 кг. Материал изготовления — нержавеющая сталь 12Х18Н10Т.

Условное обозначение емкости	Е-342/2
Назначение аппарата	для хранения и равномерности подачи продукта в минераловозы
Вместимость, м³	75
Давление рабочее, МПа (кгс/см²)	атмосферное
Давление расчётное, МПа (кгс/см²)	атмосферное
Рабочая температура среды max, °C	45
Рабочая температура среды min, °C	положительная
Пробное давление гидравлическое	налив
Расчётная температура стенки, °C	55
Минимально допустимая температура стенки, находящейся под давлением, °C	минус 43
Средняя температура наиболее холодной пятидневки с обеспеченностью 0,92, °C	минус 30
Абсолютная минимальная температура окружающего воздуха, °C	минус 43
Основной материал	12Х18Н10Т
Материал распределительного устройства	AISI 321/08Х18Н10Т
Материал опор и строповых устройств	09Г2С
Наименование рабочей среды	гранулированная аммиачная селитра по ГОСТ 2-2013, марки Б
Класс опасности по ГОСТ 12.1.007-96	3
Коррозионность	да
Прибавка для компенсации коррозии (эрозии), мм	2
Расчётный срок службы, лет	20
Расчётное число циклов нагружения аппарата за весь срок службы	не более 1000
Необходимость термообработки	нет
Габаритные размеры, мм, не более: диаметр максимальный	4050
Габаритные размеры, мм, не более: ширина	4875
Габаритные размеры, мм, не более: высота	8350
Исполнение	вертикальный, с коническим днищем; опоры-лапы (4 шт.)
Масса бункера при гидроиспытании (с учетом массы воды), не более	82500 кг
Масса бункера в рабочих условиях (с учетом массы продукта), не более	82500 кг
Покрытие	наружную поверхность аппарата покрыть краской БТ-177 ГОСТ 5631-79, узлы и детали из углеродистой стали предварительно покрыть грунтом ГФ-021 ГОСТ 25129-82; внутренняя поверхность (после гидроиспытания) – продуть и просушить; строповые устройства поз.2 – эмаль НЦ-132К красная ГОСТ 6631-74
Материал прокладок	паронит ПОН-Б
Материал крепежа	шпильки (болты) – 20ХН3А, гайки – 09Г2С
Испытание	Бак испытать на прочность и герметичность пробным гидравлическим давлением, – наливом воды до верхней кромки сосуда. Допускается вместо испытания наливом воды произвести смачивание сварных швов керосином.
Состояние поставки	аппарат в собранном виде со снятыми на время хранения и транспортирования сборочными единицами и детали выходящими за транспортные габариты. Комплекс работ по сборки и обвязки бака, в том числе установки снятых на время хранения и транспортирования элементов выполнить на месте монтажа силами и средствами заказчика
Комплектующие	Вибраторы и другие комплектующие изделия в комплект поставки завода-изготовителя не входят. Присоединительные размеры для крепления вибраторов указывает Заказчик.

Обозначение	Назначение	DN	PN, МПа
А	Вход продукта	500	0,25
Б	Выход продукта	350	0,25
В	Резервный	150	0,25
Г1,2	Для датчика уровня	50	0,25
Д	Люк	600	0,3
