Емкость вертикальная (питательная емкость Е1 для испытаний насосного оборудования) объемом 109 м³ — цельносварной РВС из нержавеющей стали

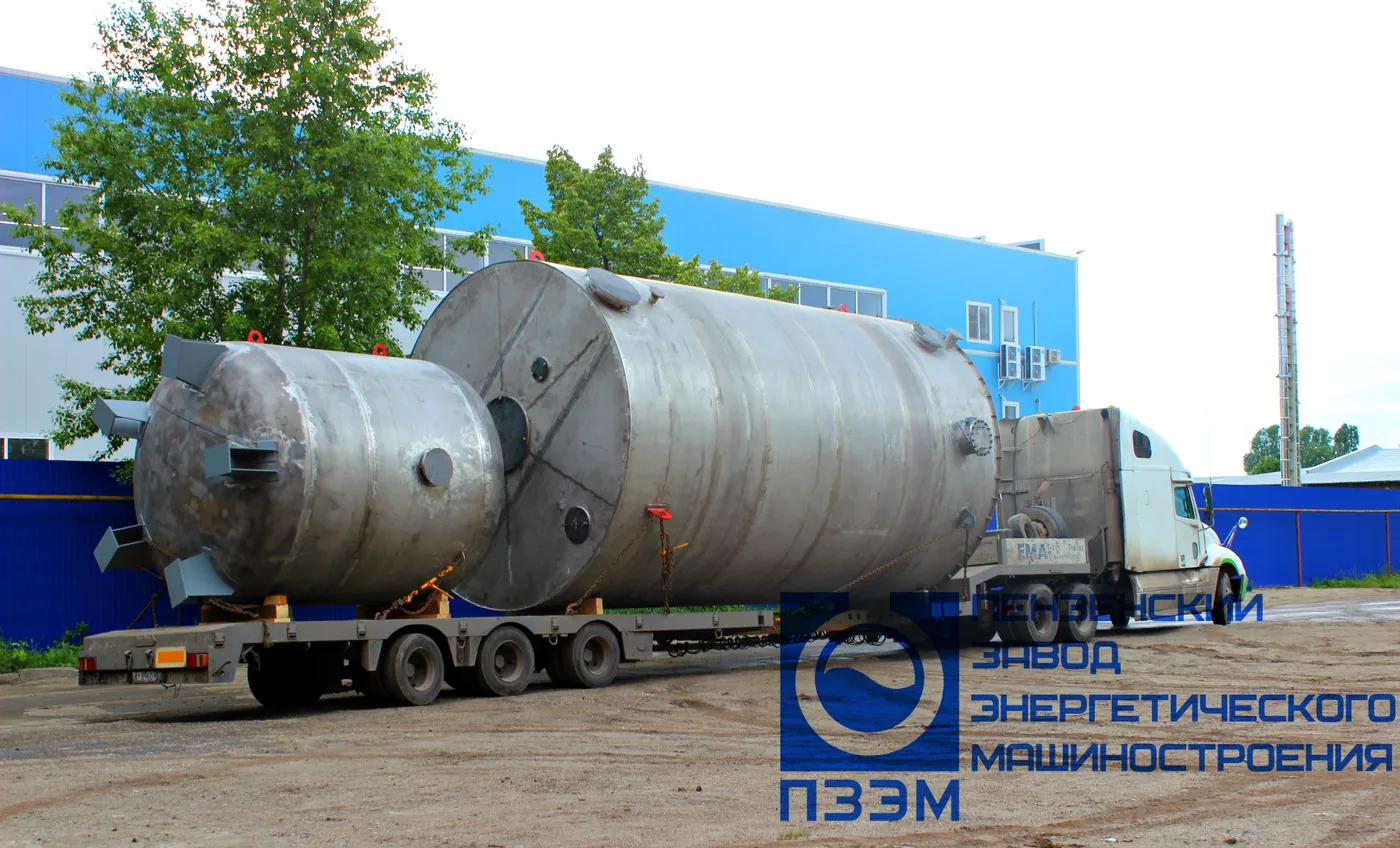

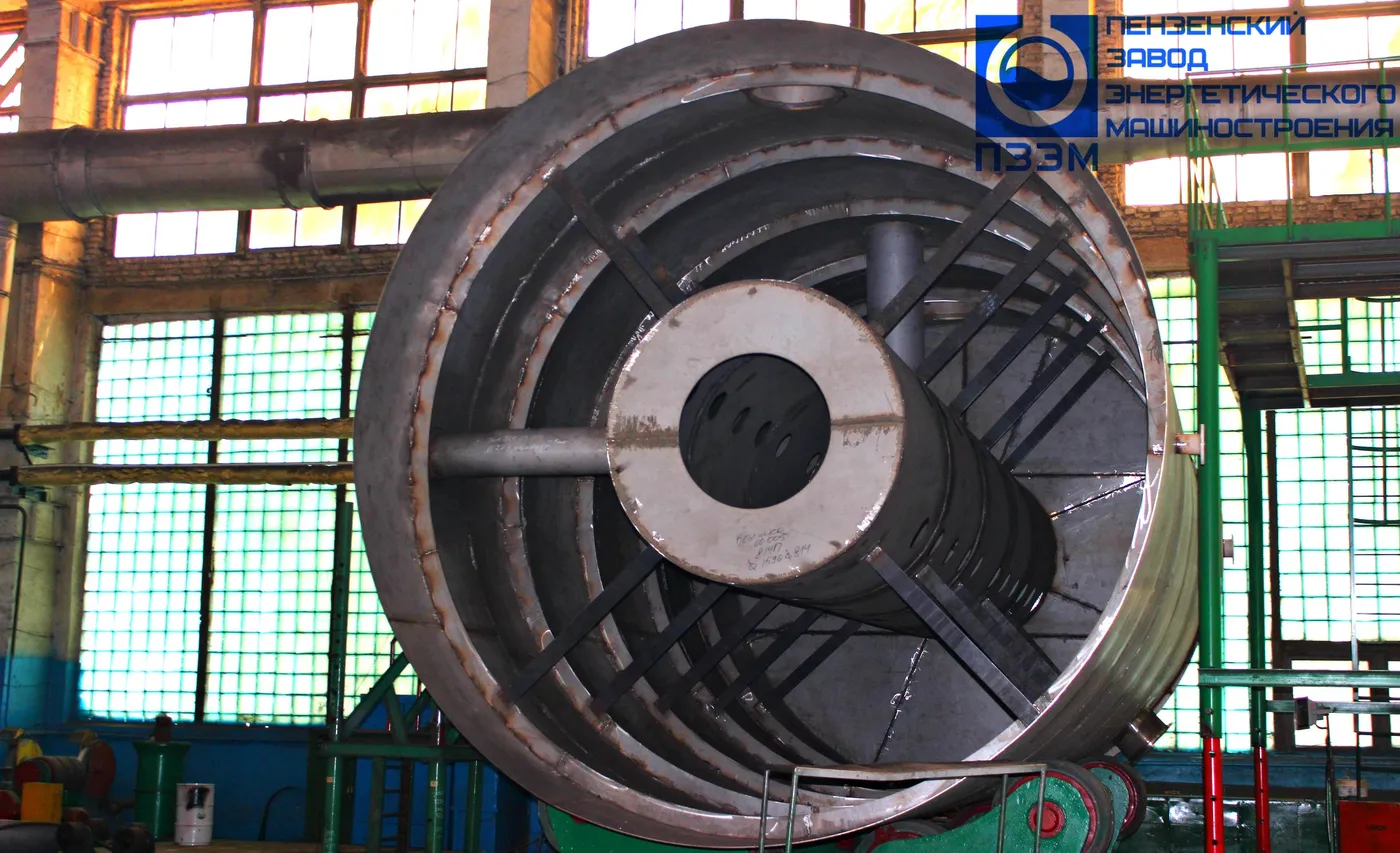

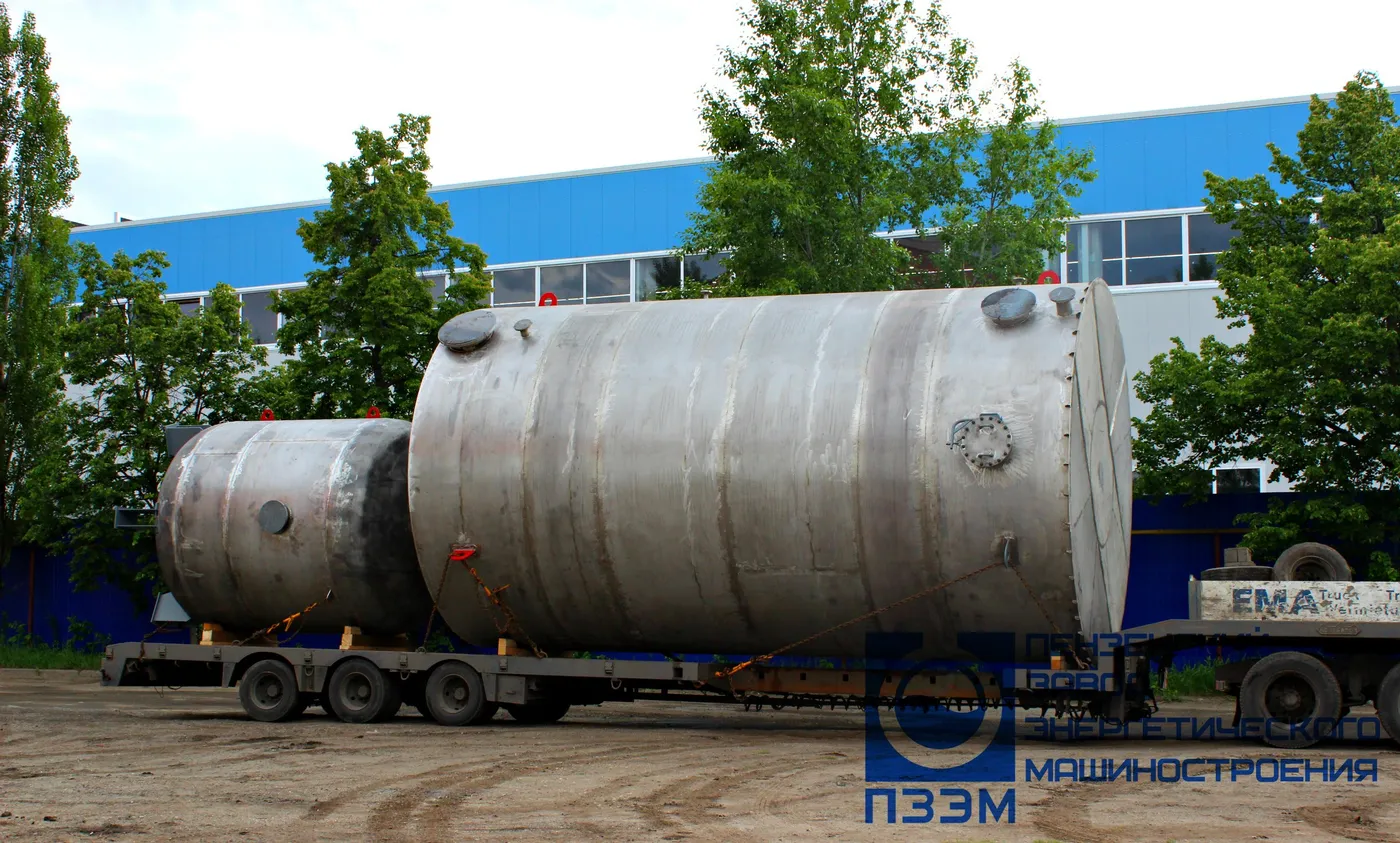

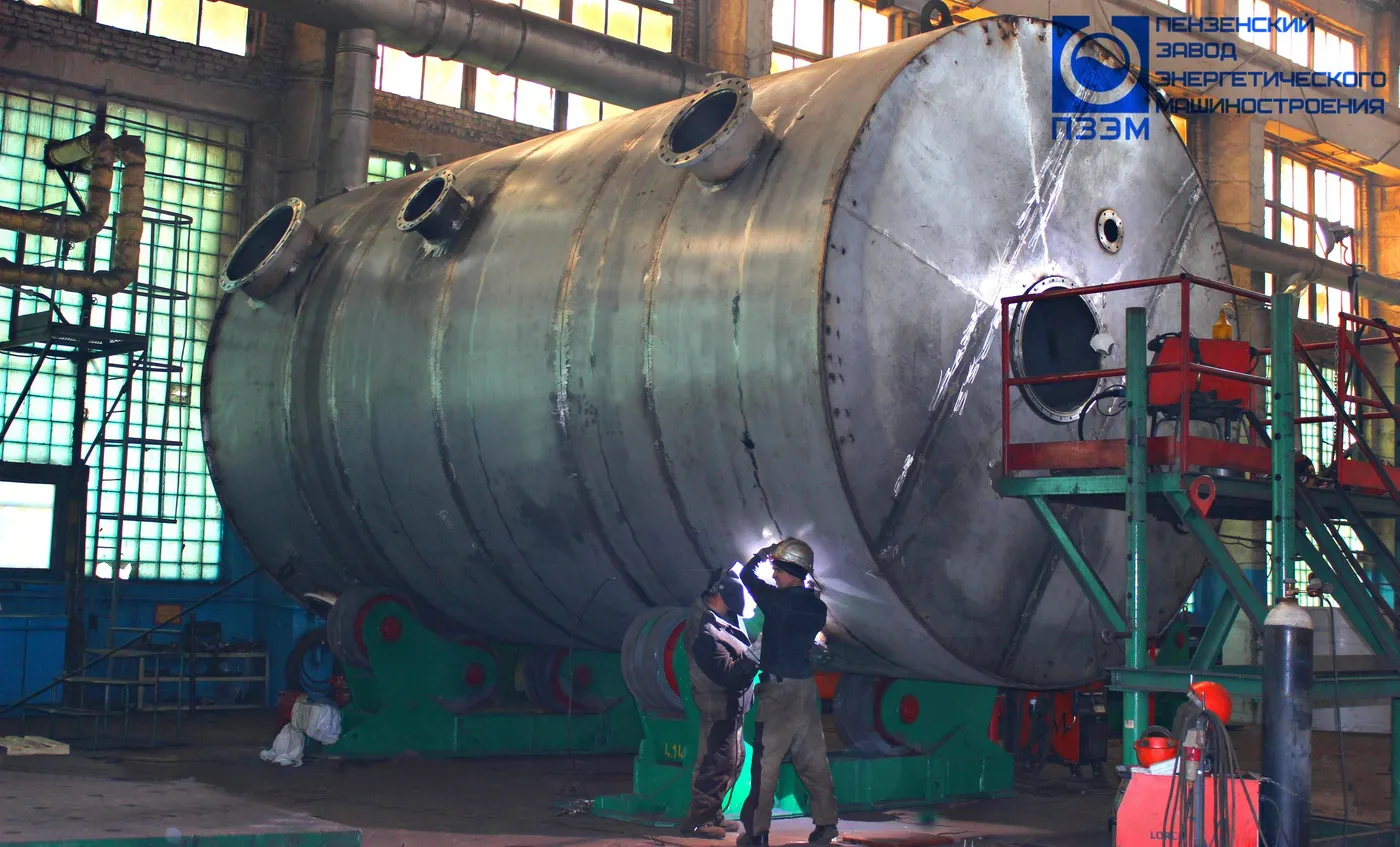

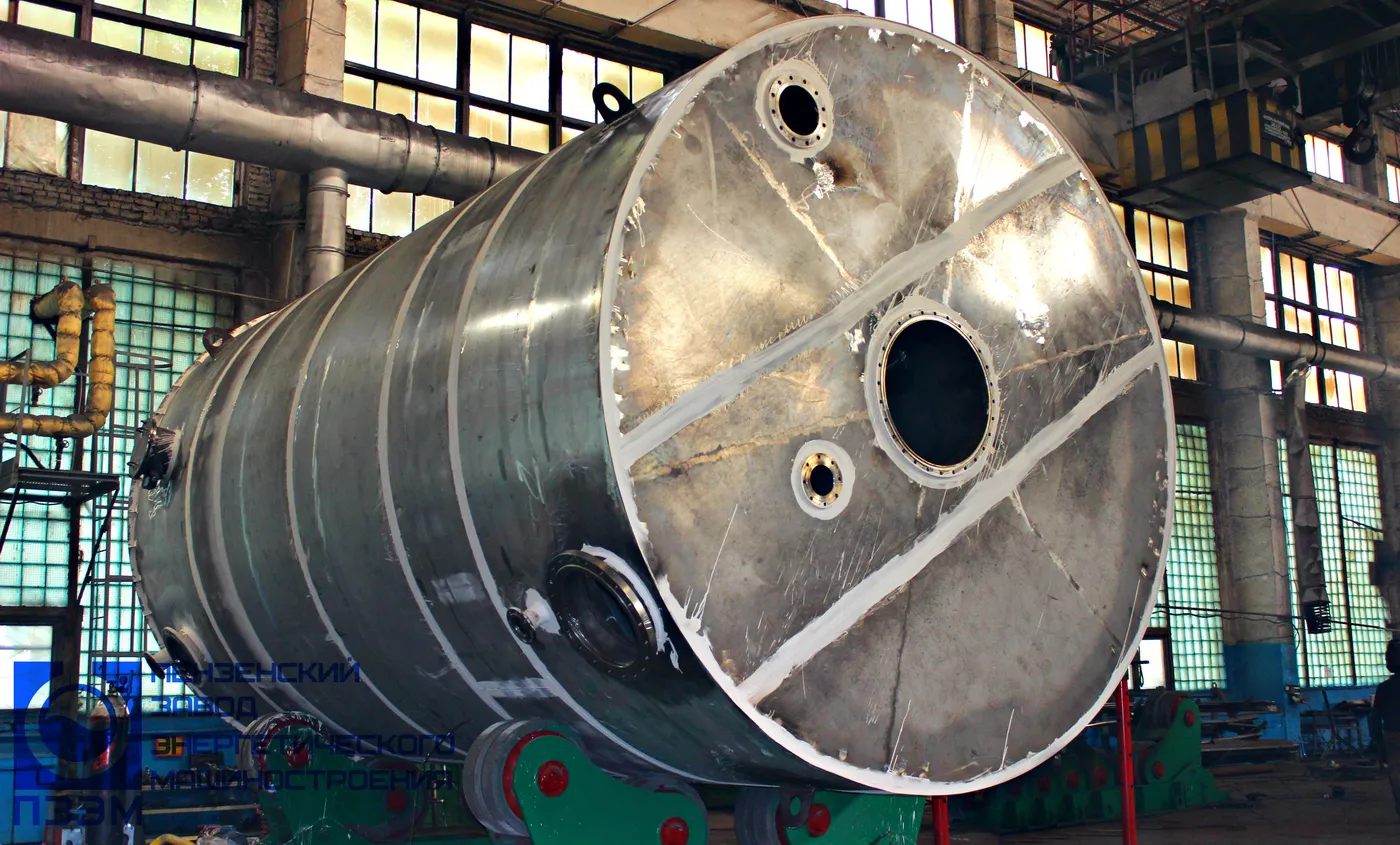

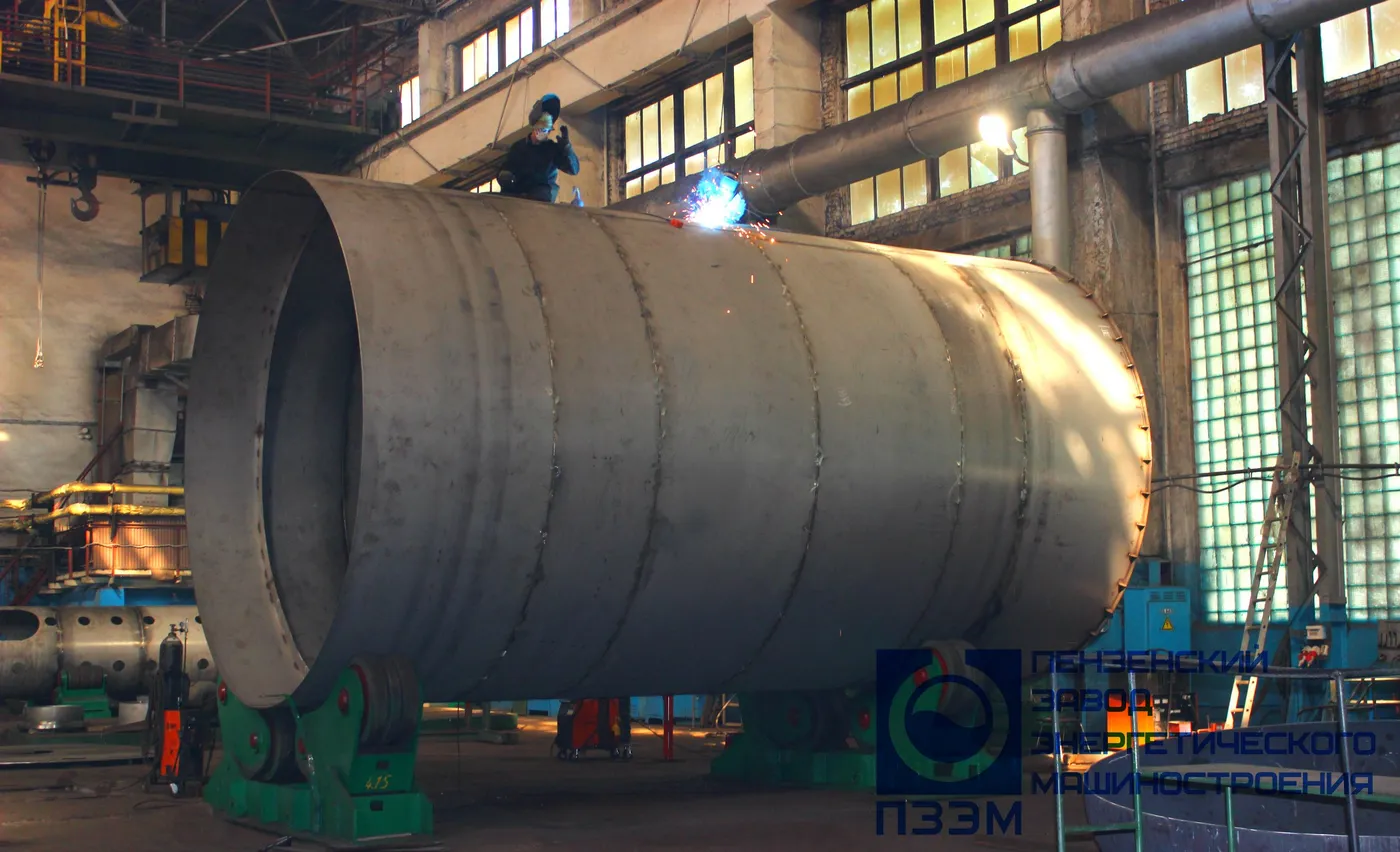

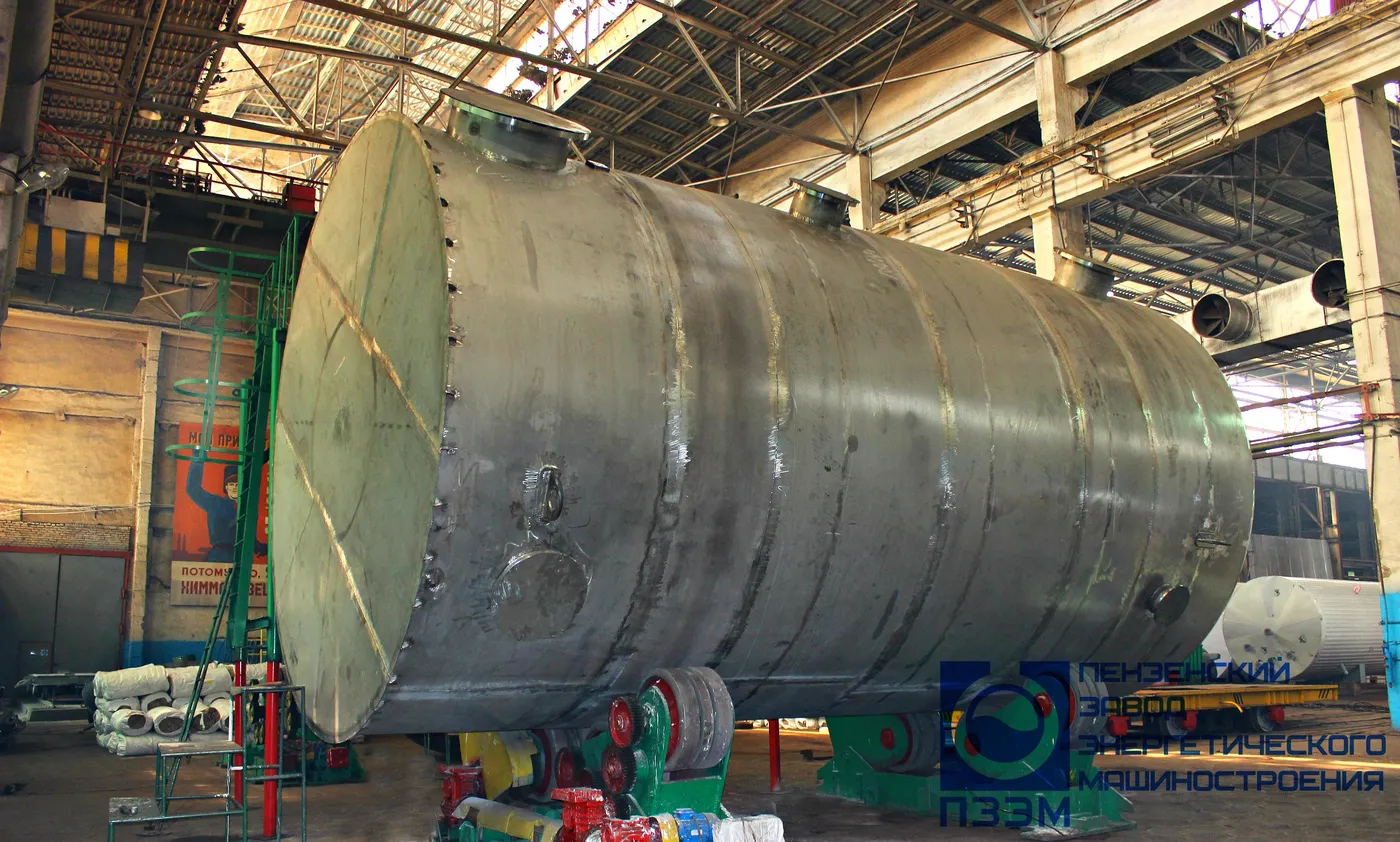

Для одного из ведущих российских заводов по производству насосного оборудования изготовлена питательная ёмкость из нержавеющей стали объёмом 109 м³ — цельносварной РВС, поставлена в Воронеж; будет использоваться для испытаний оборудования. Материал изготовления — сталь 12Х18Н10Т, толщина стенки и днищ — 6 мм. Диаметр аппарата — 4362 мм, длина — 7700 мм. Внутри ёмкости установлен успокоитель. Рабочая среда — питьевая вода. Аппарат прошёл гидроиспытания. Расчётный срок службы — 30 лет. Зачистка ёмкости до зеркального блеска производится на месте монтажа силами и средствами заказчика.

Материал, категория (приказ)	12Х18Н10Т
Группа аппарата по ГОСТ Р 52630-2012	4
Назначение аппарата	для испытаний насосного оборудования
Давление рабочее, не более, МПа (кгс/см²)	гидростатическое
Давление расчетное, МПа (кгс/см²)	атмосферное
Давление пробное гидравлическое	---
Температура стенки рабочая, °C	5 ... 40
Температура стенки расчетная, °C	50
Минимально допустимая температура стенки, находящейся под давлением, °C	положительная
Рабочая среда	питьевая вода
Класс опасности по ГОСТ 30852.11-2002, ГОСТ 30852.5-2002	нет
Пожароопасность	нет
Токсичность по ГОСТ 12.1.007-76	нет
Коррозионность	нет
Объем аппарата, м³ (л)	109 (109000)
Основной материал	Сталь 12Х18Н10Т
Прибавка для компенсации коррозии (корпус), мм	нет
Расчетный (назначенный) срок службы аппарата, лет	30
Число циклов нагружения на весь срок службы, не более	не более 1000
Диаметр корпуса, мм	ф4250 (толщина стенки 6)
Диаметр по кольцам жесткости, мм	ф4362
Высота, мм	7700

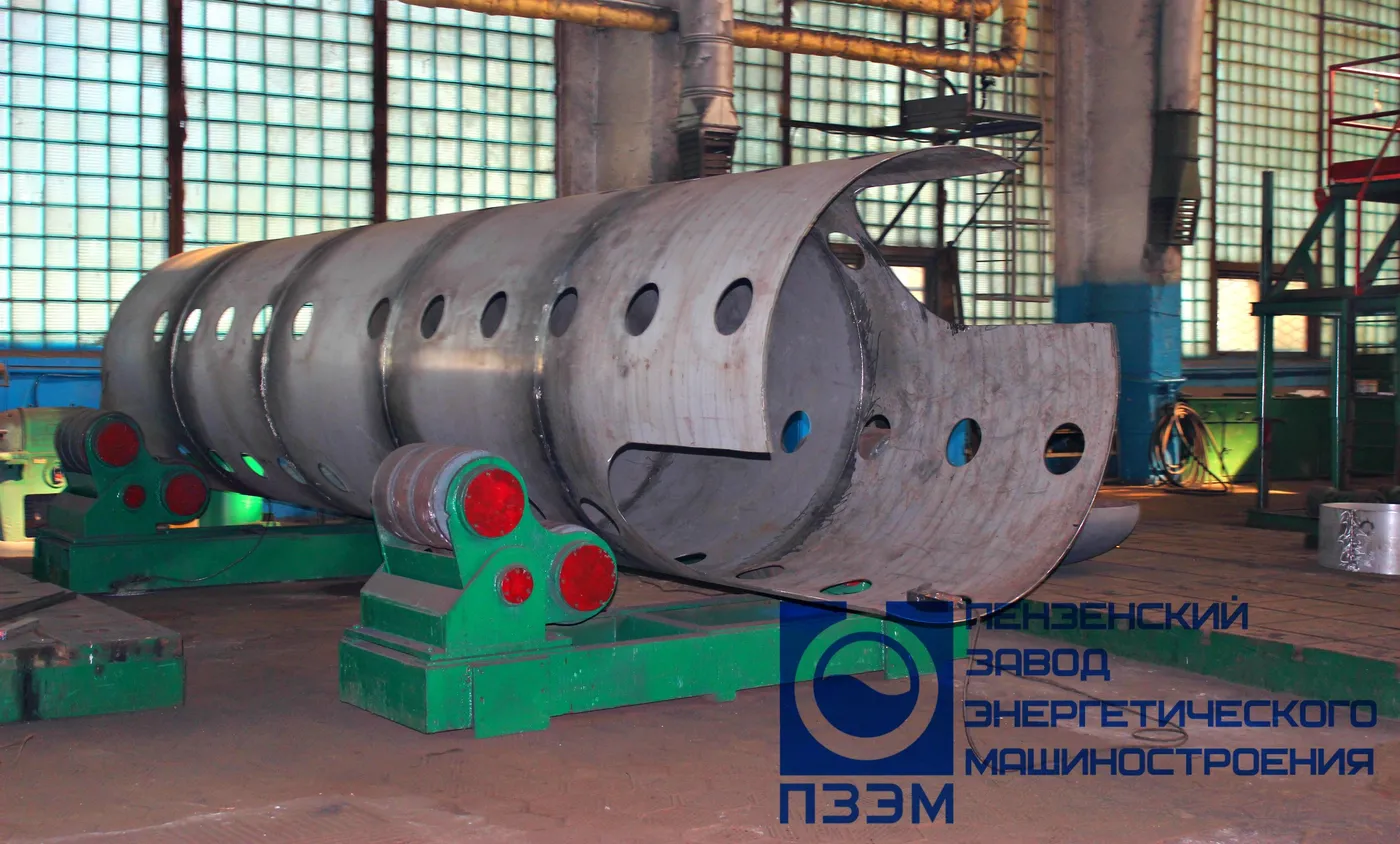

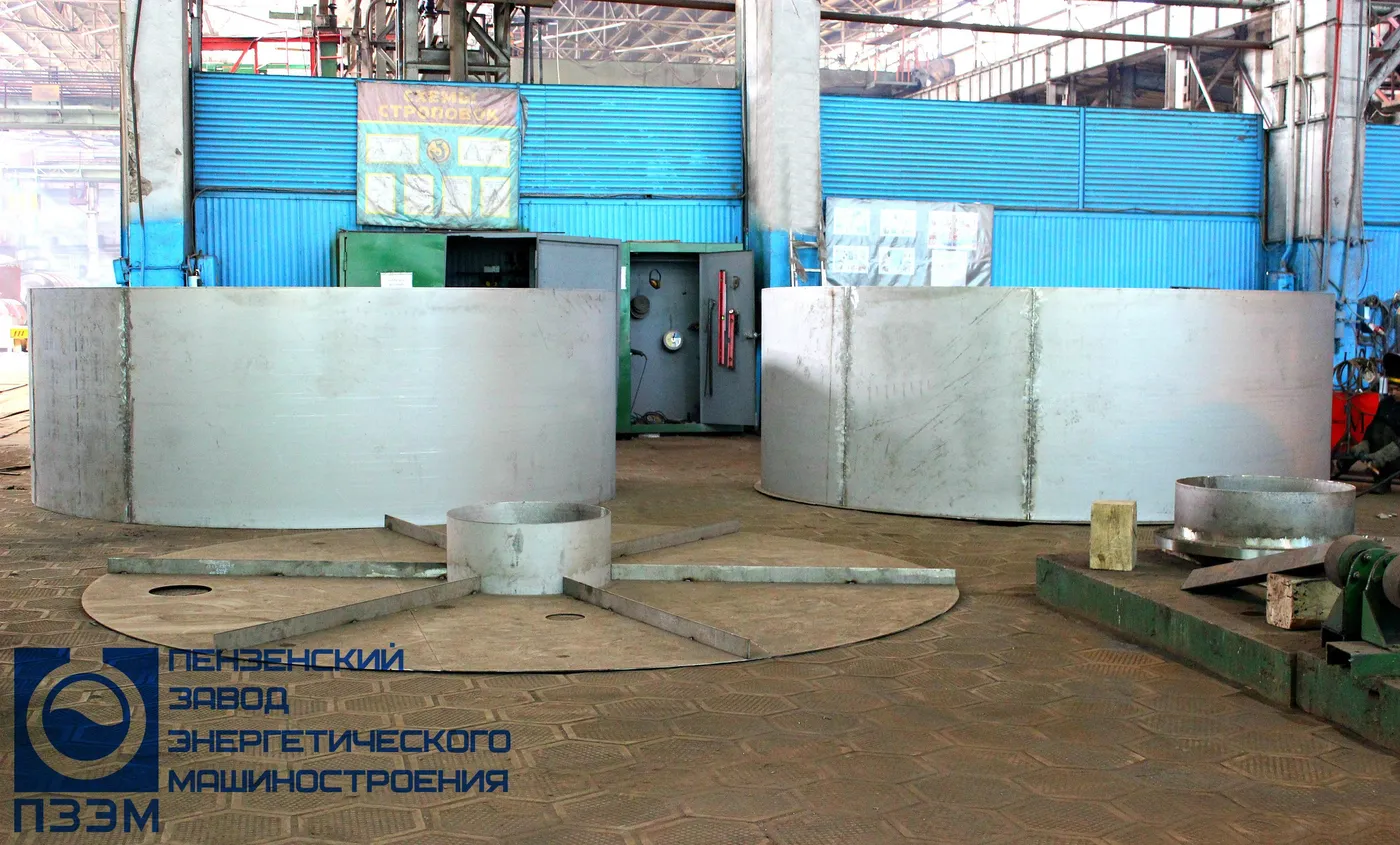

Внутренняя центральная обечайка	ф1600, с отверстиями ф200 (9 рядов по 6 отв.)
Исполнение	вертикальный, цельносварной, с кольцами жесткости
Покрытие/окраска	Антикоррозионное покрытие: наружная поверхность – Краска БТ-177 (серебристая) ГОСТ 5631-79. Внутренняя поверхность очистить.
Материал прокладок	Паронит ПОН-Б 2,0 ГОСТ 481-80
Испытание	Сварные швы емкости испытать на герметичность смачиванием керосином

Обозначение	Назначение	DN	PN, МПа
Ф1	Технологический люк	800	0,3
Ф3	Рецикл	500	1,6
Ф4	Рецикл	400	1,6
Ф5	Всас насосов	800	1,6
Ф6	Смотровой люк	400	0,3
Ф8	Перелив	500	1,6
Ф9	Заполнение бака	100	1,6
Ф10	Технологический люк	400	0,3
Ф11	Слив	150	1,6
Ф12	Рецикл	250	1,6
Ф13	Всас насосов	400	1,6
Ф14	Для датчика уровня	250	1,6
Ф15	Воздушник	150	1,6
Ф16	Для КИП	50	1,6
Ф17	Для КИП	50	1,6
