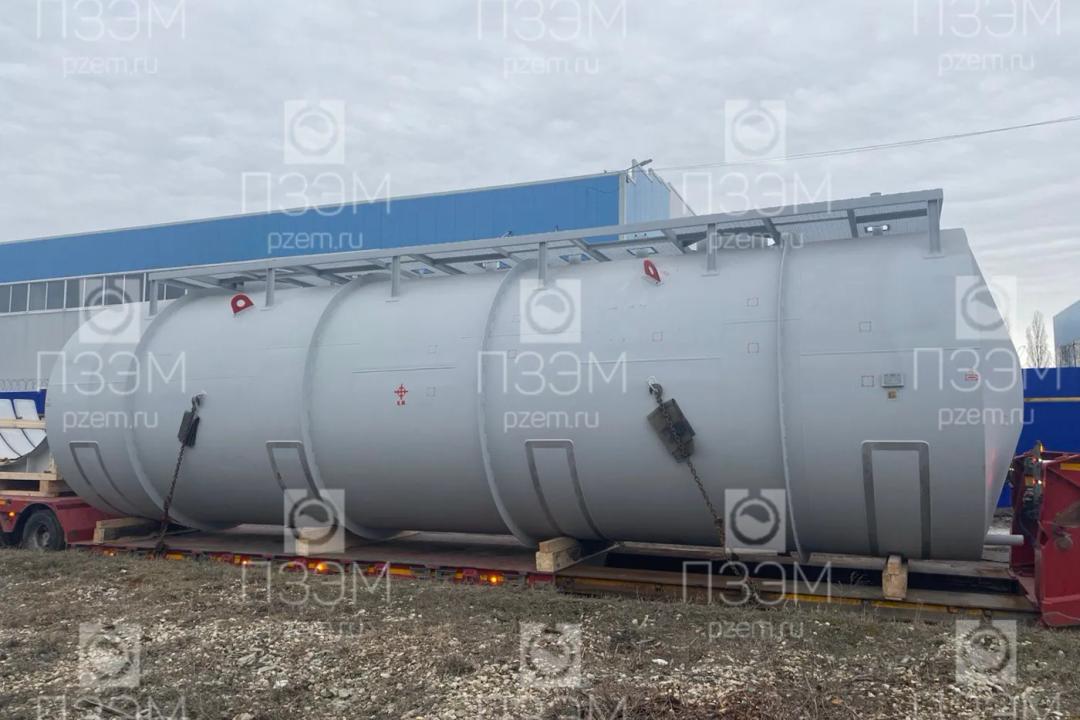

Резервуар горизонтальный стальной по типу РГС-110 м³

Характеристики

Тип оборудования: Стальные резервуары
Продукция: Резервуары горизонтальные стальные (РГС), Резервуары для нефти и нефтепродуктов
Номер заказа: 1540П
Год заказа: 2023
Вместимость: 110 м³
Расчётная температура: 40 °C
Минимальная температура стенки: −40 °C
Сталь: 09Г2С
Исполнение: горизонтальное
Климатическое исполнение: УХЛ1

Новости

16.10.2026Из портфолио: ресивер для хранения дейтерия на 30 м³

16.10.2026Из портфолио: факельный сепаратор ФС-25 для северного исполнения

Особенности

Северное исполнение

Климатическое исполнение УХЛ1, минимальная температура стенки −40 °C.

Негабарит

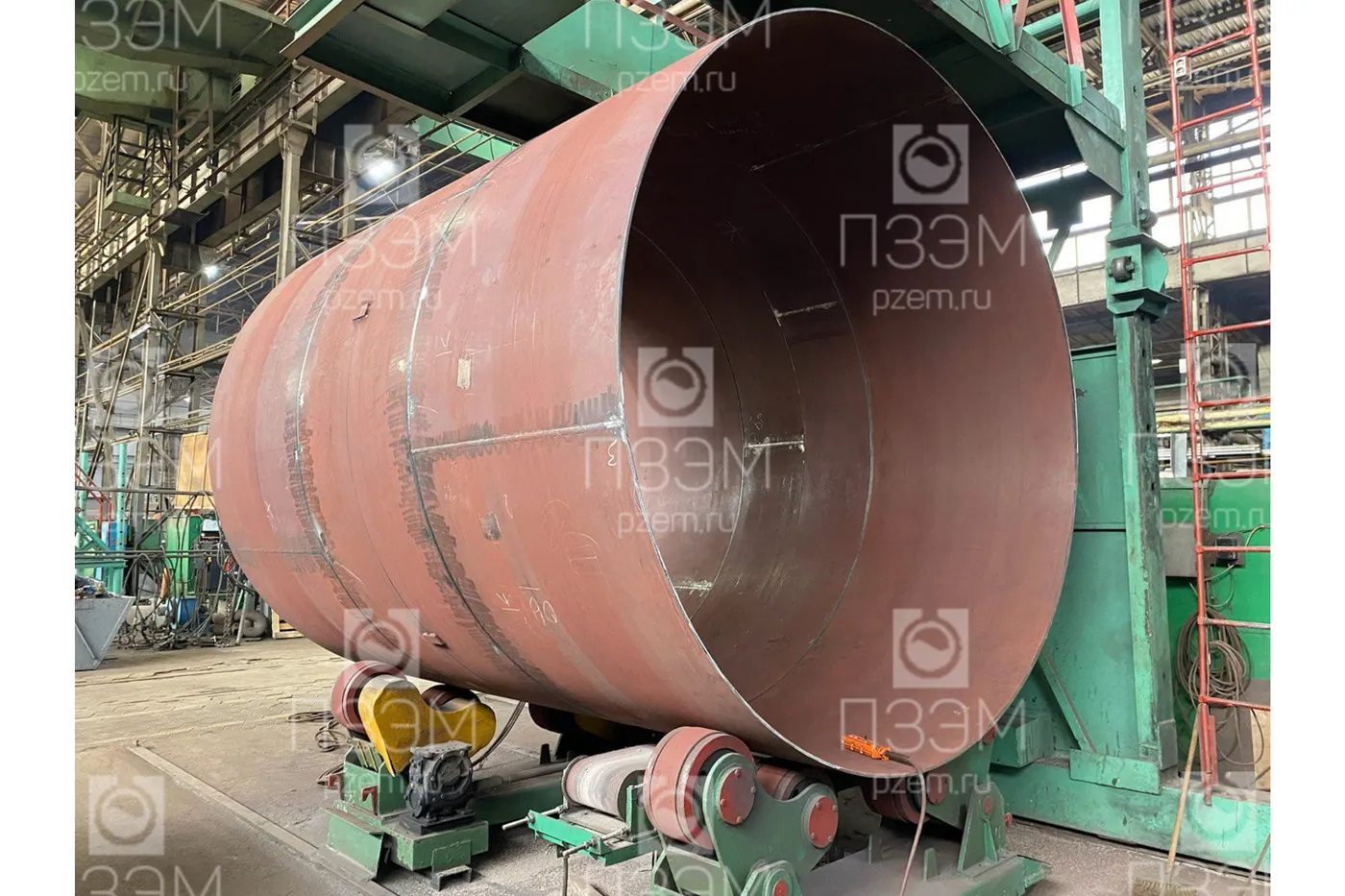

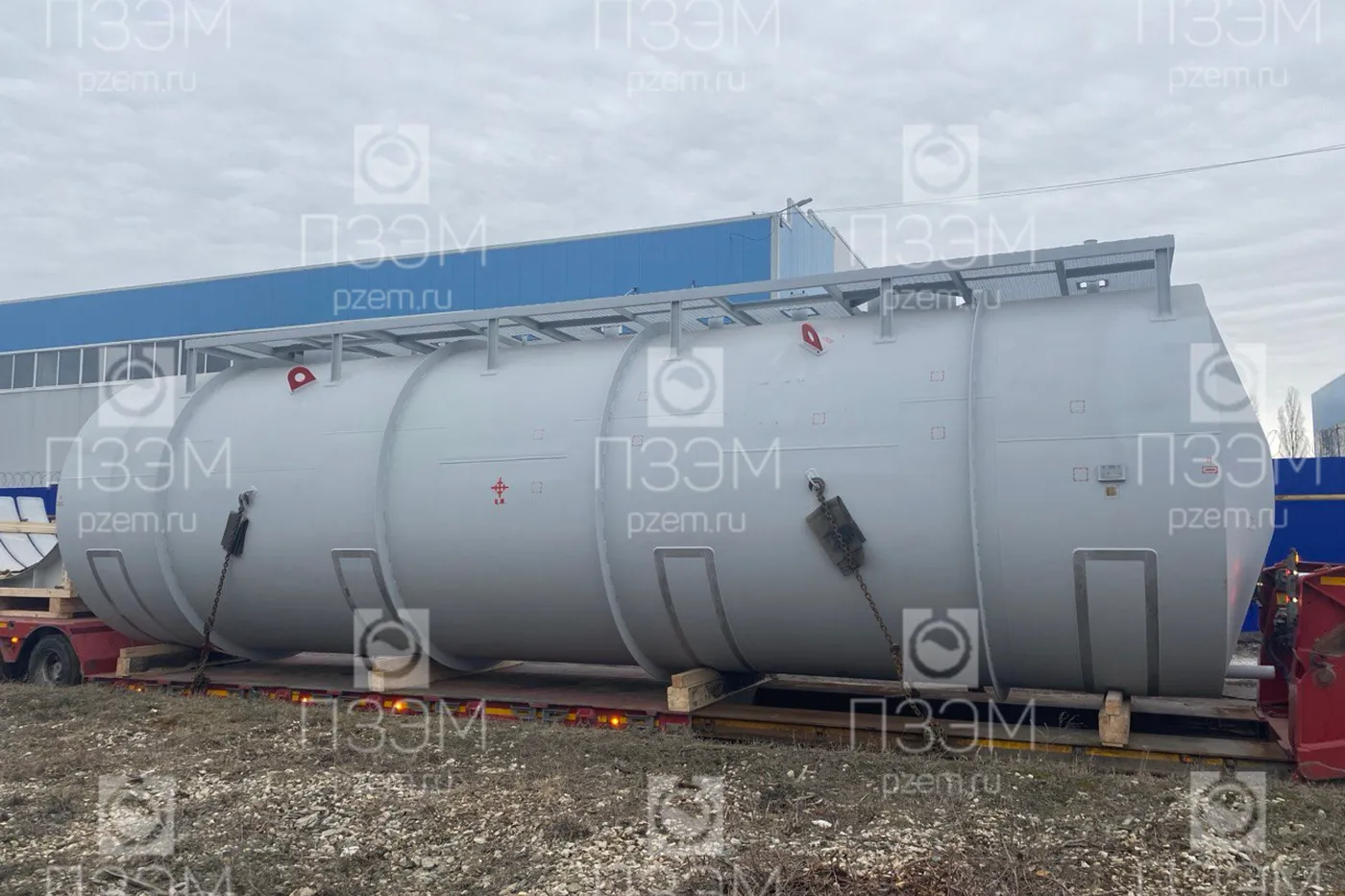

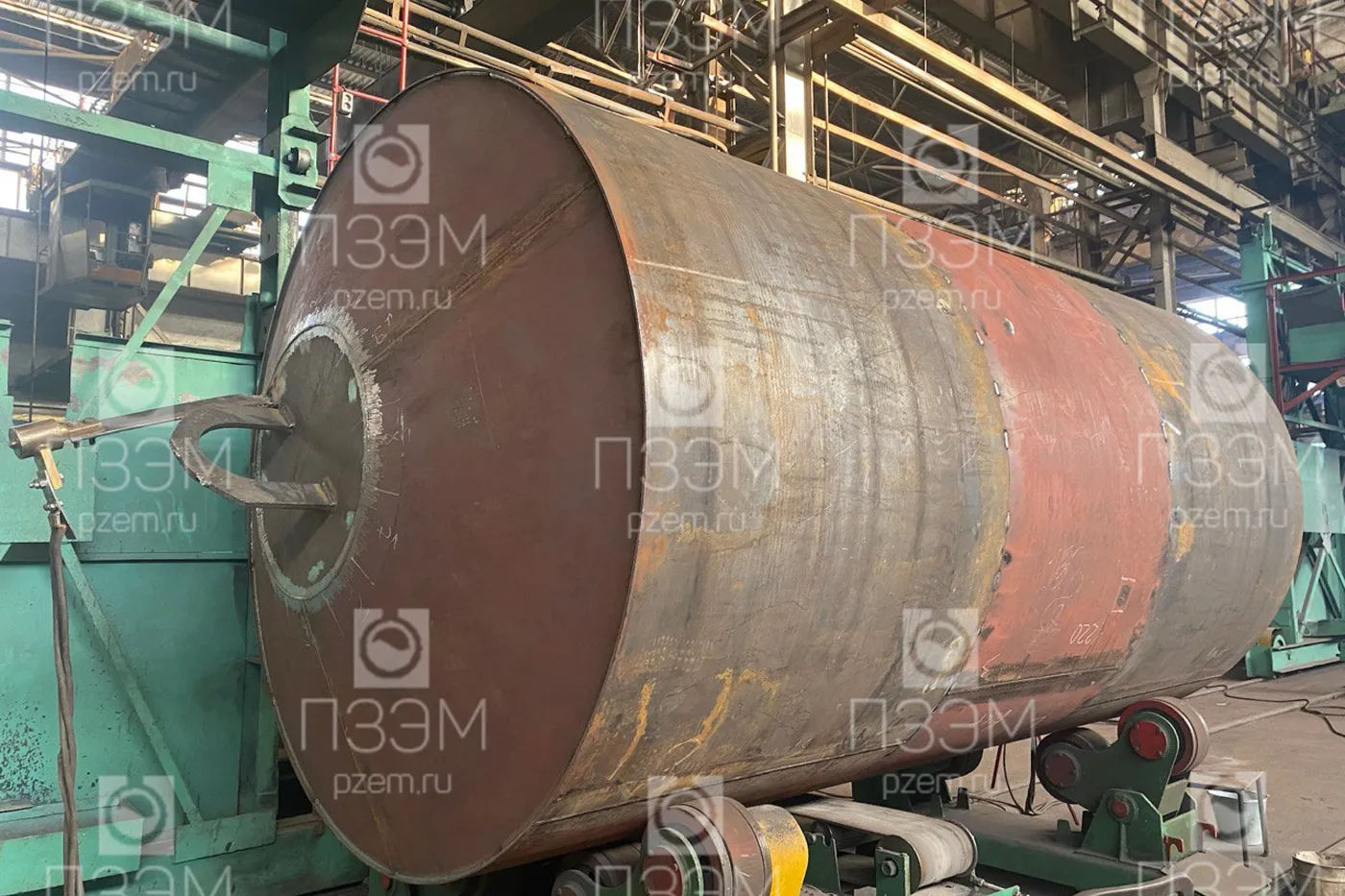

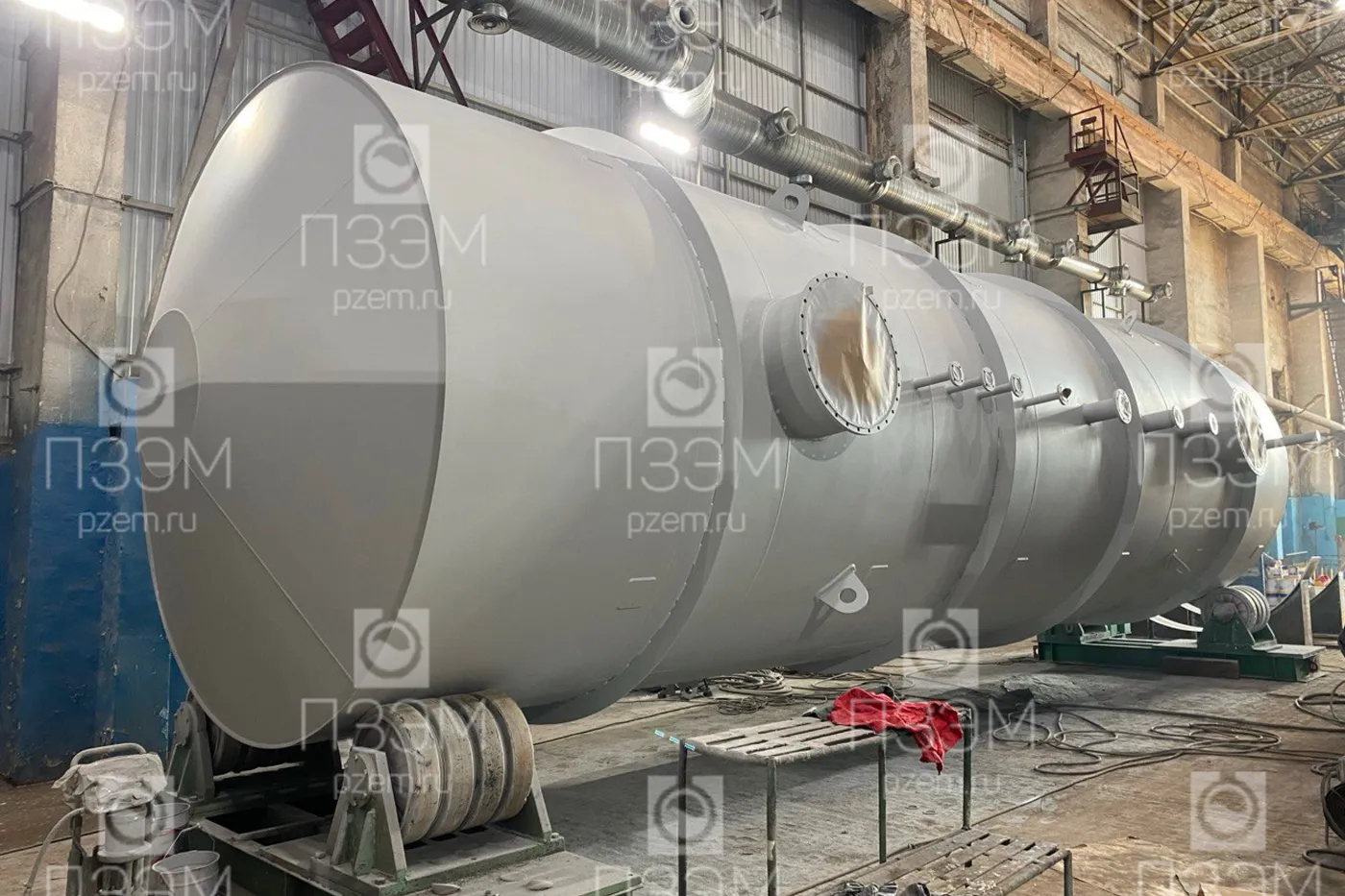

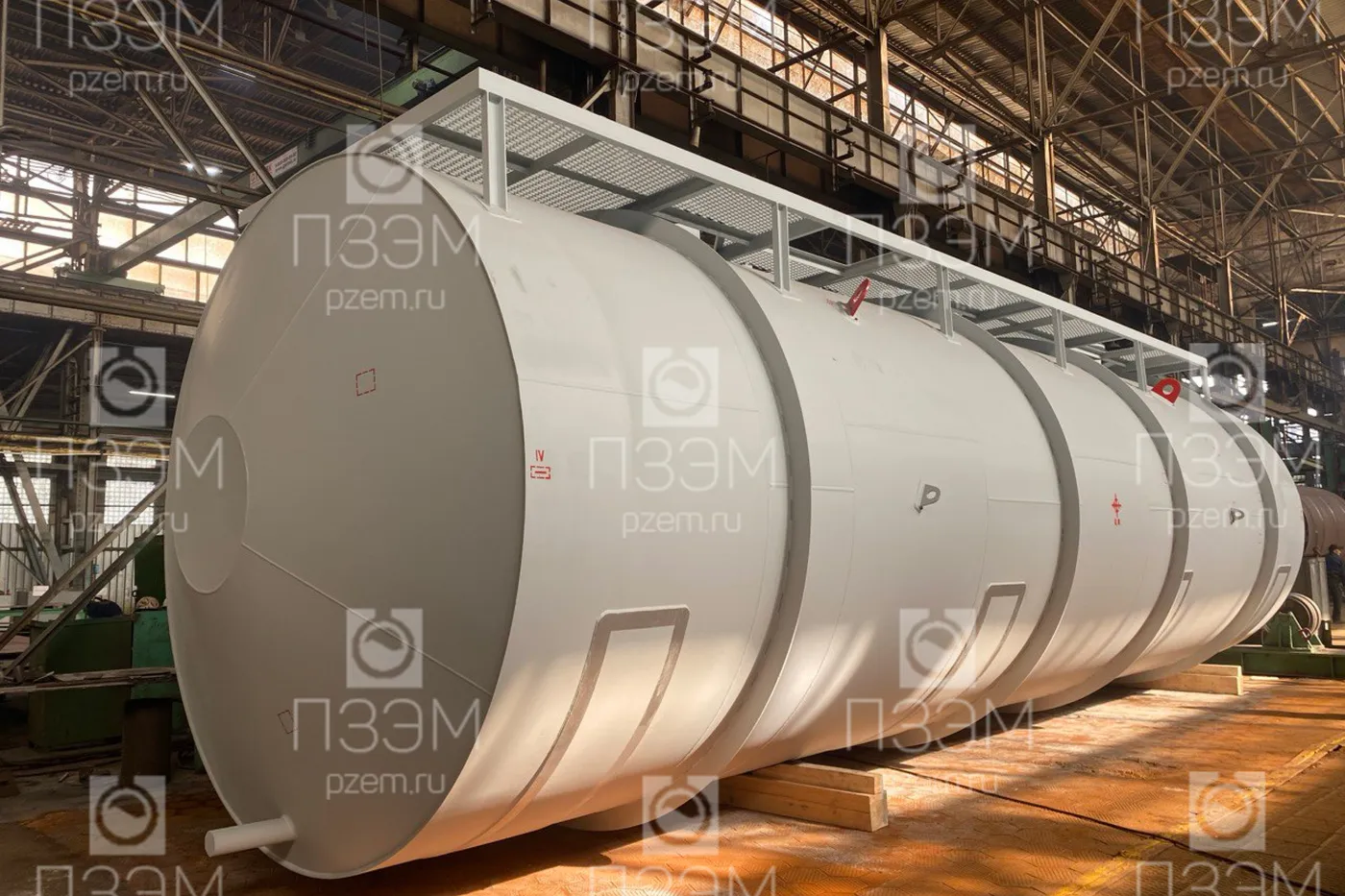

Изготовлен горизонтальный стальной резервуар типа РГС объёмом 110 м³. Корпус выполнен из стали 09Г2С, масса аппарата — 16 180 кг.

Назначение аппарата	Для осуществления технологического процесса
Группа аппарата по ГОСТ 34347-2017	1
Вместимость, м³	110
Рабочий объем, % (тн)	85 (171,5)
Давление рабочее, не более, МПа (кгс/см²)	атмосферное
Давление расчетное, МПа (кгс/см²)	гидростатическое
Пробное гидравлическое давление, МПа (кгс/см²)	налив
Рабочая температура среды, °C	min минус 40; max 40
Расчетная температура, °C	40
Минимально допустимая температура стенки сосуда, находящегося под расчетным давлением, °C	минус 40
Наименование рабочей среды	Серная кислота не менее 90,0%
Физическое состояние рабочей среды	Жидкость
Плотность серной кислоты при температуре 20°C, кг/м³	1834
Класс опасности по ГОСТ 12.1.007-76	2
Категория и группа взрывоопасности по ГОСТ 31610.20-1-2020	нет
Пожароопасность по ГОСТ 12.1.004-91	нет
Коррозионность	да
Расчетный срок службы, лет	20
Прибавка для компенсации коррозии, мм	2,0
Основной материал	09Г2С-15 ГОСТ 19281-2014
Материал штуцеров	09Г2С-15 ГОСТ 19281-2014; 12Х18Н10Т ГОСТ 5632-2014
Материал крепежа	40Х ГОСТ 4543-2016
Материал прокладок	Паронит ПК ГОСТ 481-80
Число циклов нагружения за весь срок службы, не более	7500
Сейсмичность, балл, не более	6
Место установки аппарата	Открытая площадка
Климатические условия эксплуатации по ГОСТ 15150-69	УХЛ1
Теплоизоляция аппарата	Нет
Тип аппарата	ГКК
Термообработка	Нет
Диаметр, мм	Ø3400
Длина, мм	11700; транспортный габарит 12620
Транспортный габарит по ширине, мм	3660
Высота, мм	4000 (транспортный габарит); 4435; 5090 (с площадкой обслуживания)
Уровень заполнения	V=85 %
Толщина стенки, мм	10 (обечайка и конические днища)
Исполнение	горизонтальный, с коническими днищами и кольцами жесткости, на ложементах (4 шт.), с площадкой обслуживания
Масса металлоконструкций (площадка обслуживания, ограждения), кг	2000
Покрытие/окраска	наружная поверхность аппарата: грунт-эмаль Prodecor 1202 ТУ 2312-087-49404743-2009 (цвет серый RAL 7035), толщина покрытия 80…100 мкм
Изоляция	Нет
Контроль сварных швов	в соответствии с ГОСТ 34347-2017 по группе аппарата
Испытание	на заводе-изготовителе на прочность и герметичность в соответствии с технической характеристикой; допускается замена гидравлического испытания на капиллярный метод – промазка керосином
Объём неразрушающего контроля	100%

Обозначение	Назначение	DN	PN, МПа
А1, А2	Люк (2 шт.)	800	0,3
Б	Люк замерный	150	0,6
В	Резерв	150	1,0
Г	Резерв	150	1,0
Д	Для пропарки	50	1,0
Е	Для продувки	50	1,0
Ж	Для промывки	50	1,0
К1, К2	Для уровнемера (2 шт.), фланец специальный	125	–
Л	Для налива продукта (труба 12Х18Н10Т)	100	–
Н	Для слива продукта (труба 12Х18Н10Т)	100	–
Р	Для дыхательного клапана	50	1,6
