| Обозначение аппаратов в технологической линии | №1 025-Т-003-А; №2 025-Т-003-Б; №3 025-Т-003-С |
|---|
| Назначение аппарата | Для сбора и хранения серной кислоты |
|---|
| Группа аппарата по ГОСТ 34347-2017 | 1 |
|---|
| Объем номинальный, м³ | 100 |
|---|
| Объем рабочий, м³ | 70 |
|---|
| Давление рабочее | атмосферное |
|---|
| Давление расчетное | гидростатическое |
|---|
| Давление пробное гидравлическое | налив |
|---|
| Рабочая температура среды, °C | минимальная 5; максимальная 30 |
|---|
| Расчетная температура, °C | минимальная минус 39; максимальная 30 |
|---|
| Минимально допустимая температура стенки под расчетным давлением, °C | 5 |
|---|
| Рабочая среда | серная кислота 92,5 % |
|---|
| Физическое состояние среды | жидкость |
|---|
| Класс опасности вредных веществ по ГОСТ 12.1.007-76 | 2 |
|---|
| Категория взрывоопасности смеси по ГОСТ 31610.20-1-2020 | нет |
|---|
| Пожароопасность по ГОСТ 12.1.004-91 | нет |
|---|
| Коррозионность | да |
|---|
| Плотность среды, кг/м³ | 1826 |
|---|
| Концентрация, % | 92,5 |
|---|
| Прибавка для компенсации коррозии, мм | 3,0 |
|---|
| Расчетный срок службы, лет | 20 |
|---|
| Материал корпуса | 09Г2С-15 ГОСТ 19281-2014 |
|---|
| Материал лестницы в аппарате | Ст3сп5 ГОСТ 380-2005 |
|---|
| Материал площадки обслуживания | Ст3сп5 ГОСТ 380-2005 |
|---|
| Материал скоб для теплоизоляции | 09Г2С ГОСТ 19281-2014 |
|---|
| Материал накладок под площадку обслуживания | 09Г2С-15 ГОСТ 19281-2014 |
|---|
| Материал прокладок | СНП по ОСТ 26.260.454-99, материал каркаса и огр. колец – 10Х17Н13М2Т (AISI 316Ti) или аналог |
|---|
| Материал крепежных изделий (гаек, шпилек) | 20ХН3А оц. (покрытие Ц.9 хр) ГОСТ 4543-2016 |
|---|
| Расчетное число циклов нагружения аппарата за весь срок службы | не более 1000 |
|---|
| Сейсмичность, балл, не более | 5 |
|---|
| Снеговая нагрузка, кН/м² | 1,5 |
|---|
| Ветровая нагрузка, кПа | 0,23 |
|---|
| Абсолютная минимальная температура размещения аппарата, °C | минус 39 |
|---|
| Место установки | наружное |
|---|
| Климатическое исполнение по ГОСТ 15150-69 | У1 |
|---|
| Термообработка | нет |
|---|
| Теплоизоляция | да, скоба С2; маты прошивные из минеральной ваты по ГОСТ 21880-2011, толщина теплоизоляции S=100мм; покрывной слой: лист оцинкованный ГОСТ 14918-2020, толщиной 1,0 мм; штыри ШП/100 ГОСТ 17314-81 |
|---|
| Электрообогрев | да (система электрообогрева устанавливается на месте монтажа силами Заказчика; материалы в поставку не входят) |
|---|
| Тип аппарата | ГКК |
|---|
| Габаритность аппарата | негабаритный |
|---|
| Габаритные размеры: длина, мм | 12695 |
|---|
| Габаритные размеры: ширина, мм | 4345 |
|---|
| Габаритные размеры: высота, мм | 5050 |
|---|
| Масса аппарата без теплоизоляции, кг | 12800 |
|---|
| Масса площадки обслуживания, кг | 1600 |
|---|
| Масса при гидроиспытании, кг | 114400 |
|---|
| Масса в рабочем положении, кг | 142220 |
|---|

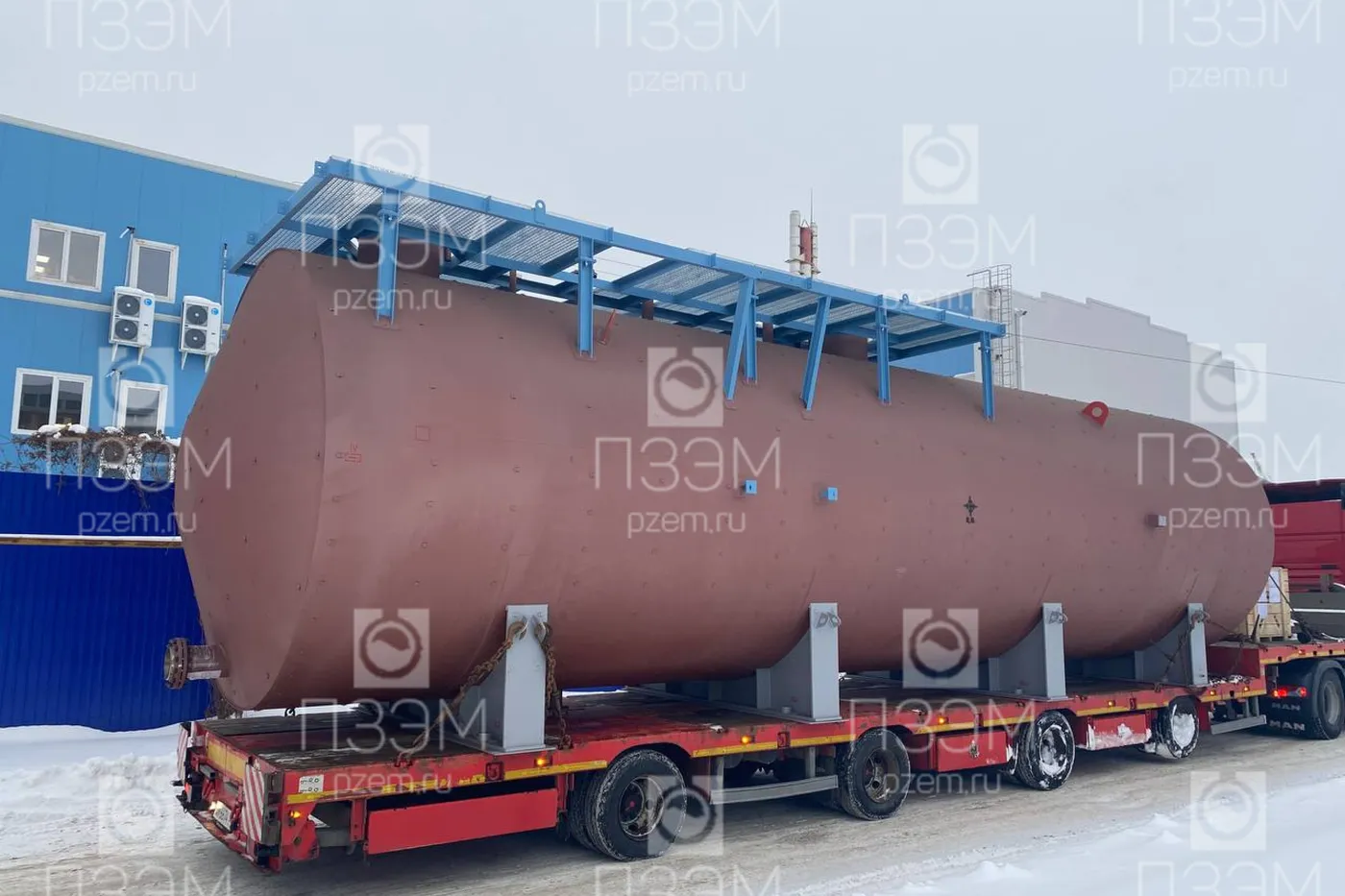

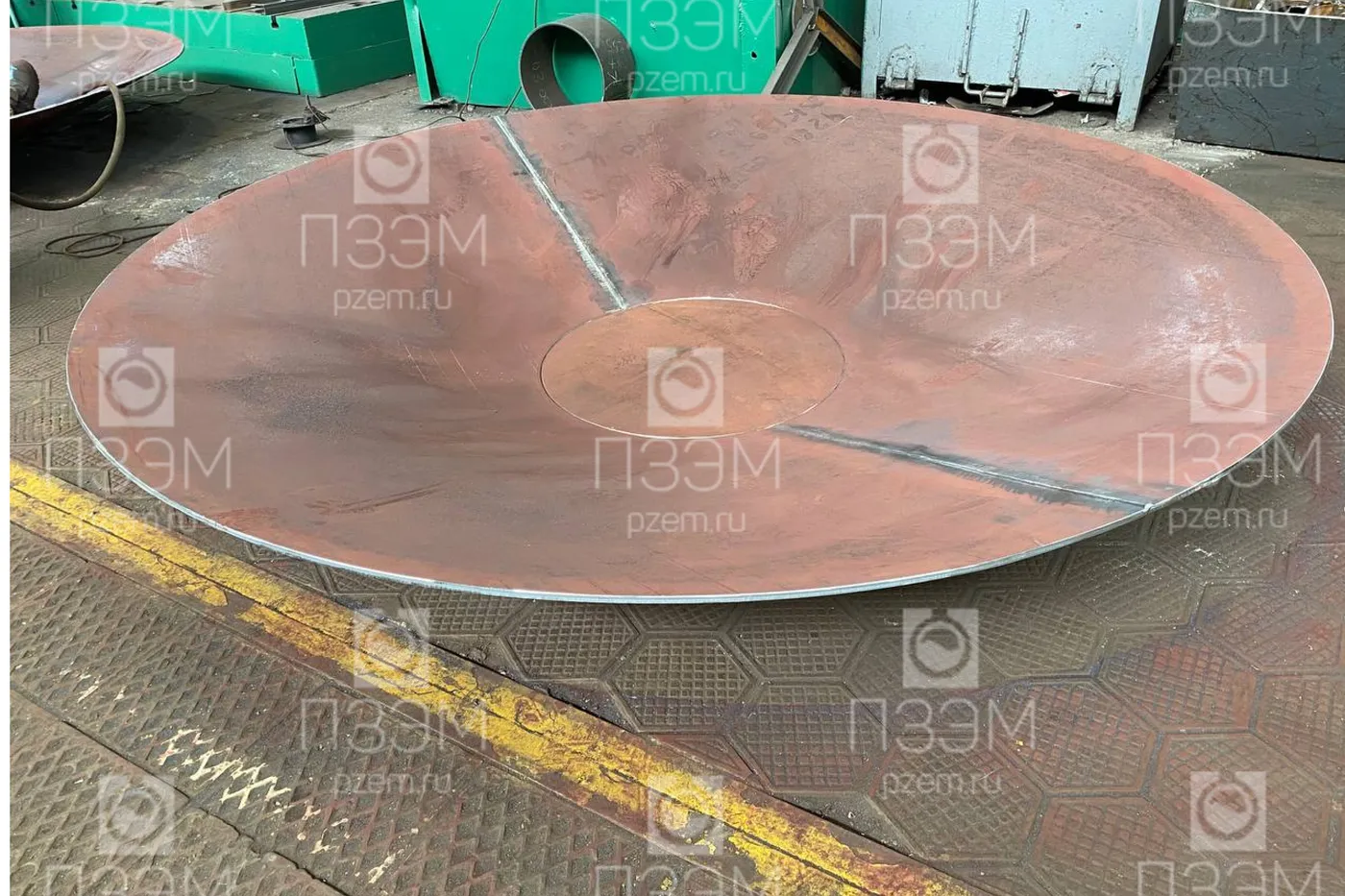

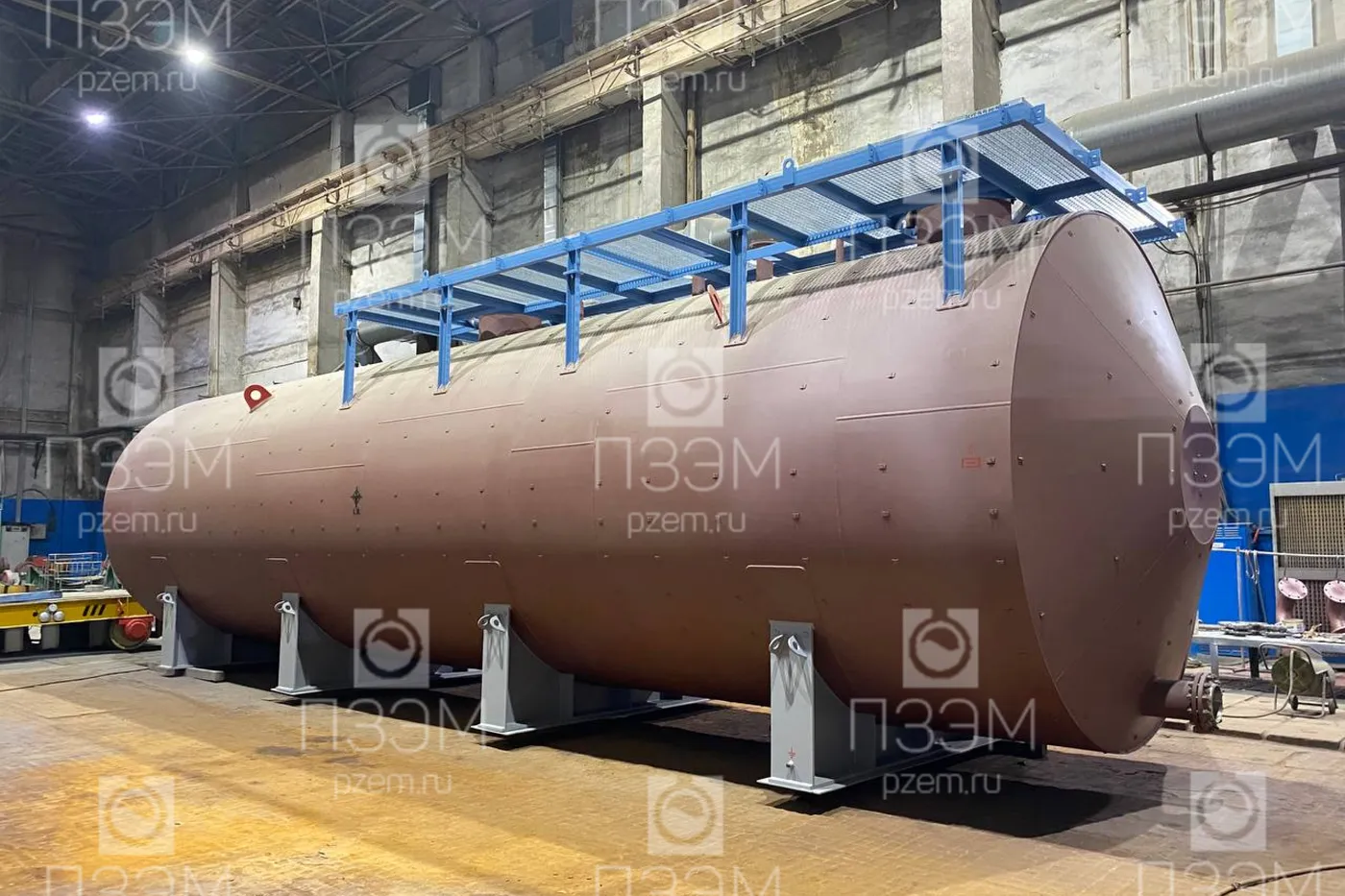

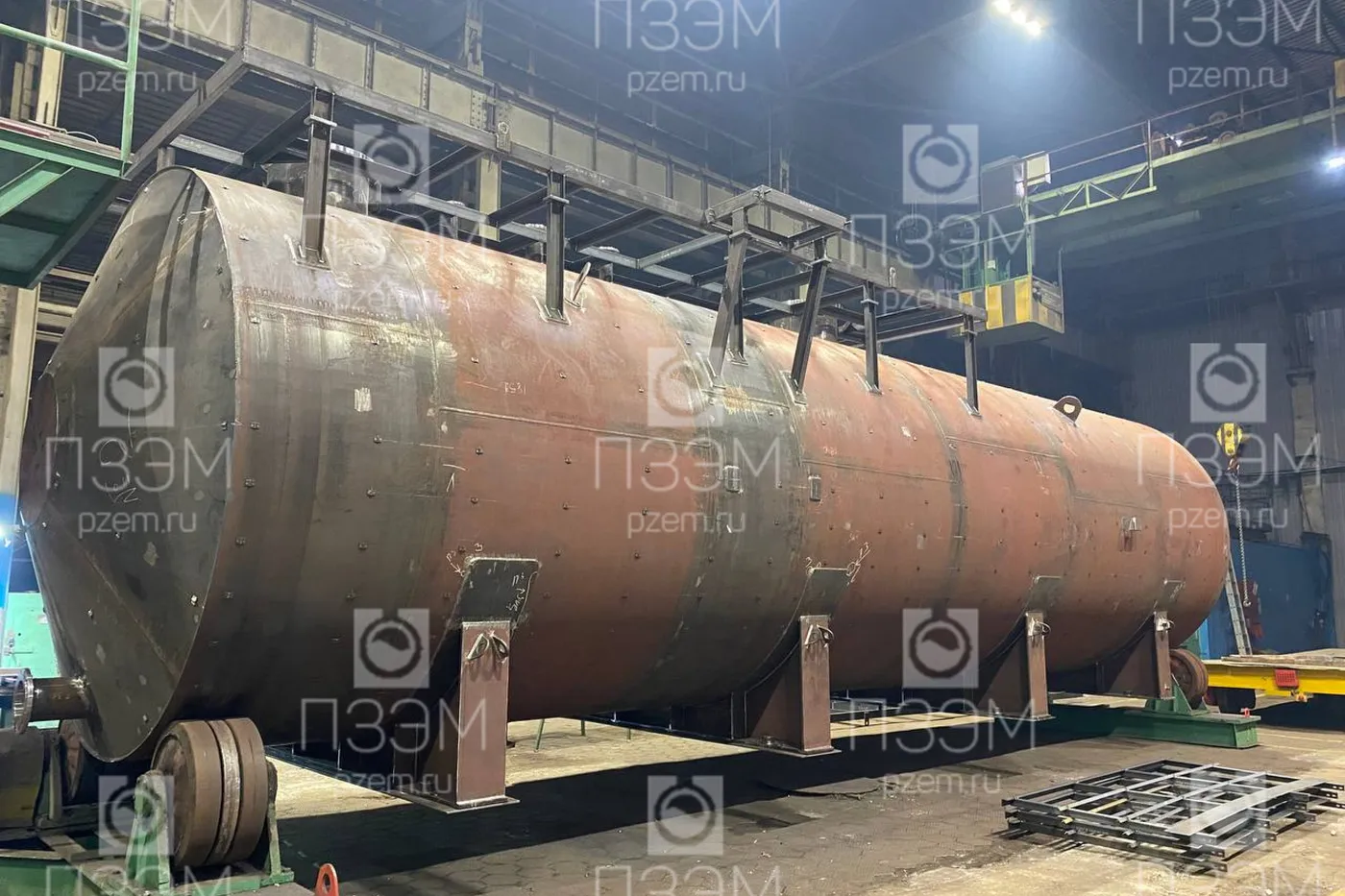

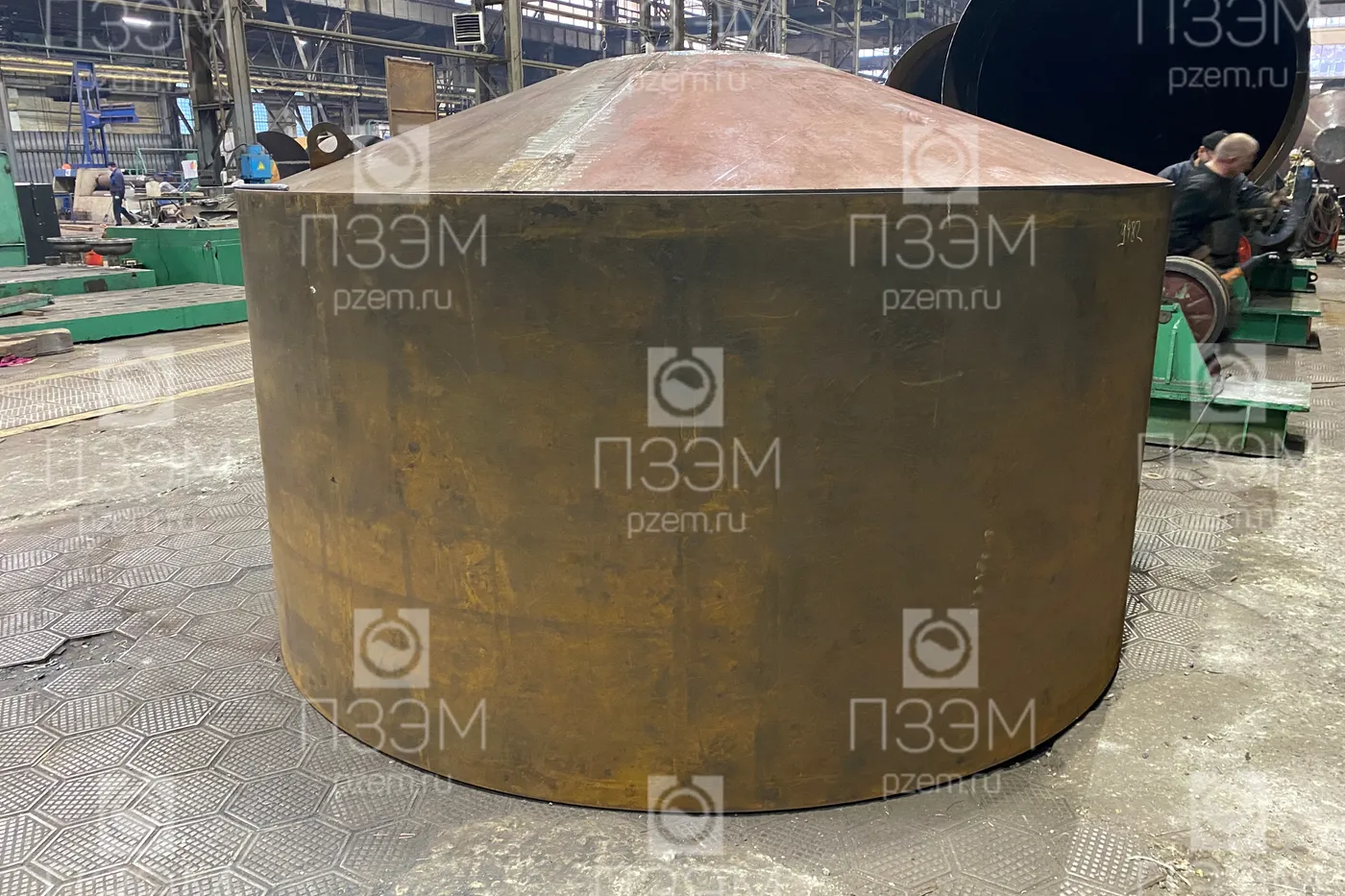

| Исполнение | горизонтальный, на 4 седловых опорах (3 подвижные, 1 неподвижная), с коническими днищами, с площадкой обслуживания |
|---|
| Ударная вязкость | Все материалы в состоянии поставки должны быть испытаны на ударную вязкость при температуре минус 39°C |
|---|
| Межремонтный пробег / периодичность технического освидетельствования | 4 года |
|---|
| Покрытие/окраска | наружное покрытие аппарата: эпоксидно-феноловая грунтовка ИЗОЛЭП в 2 слоя, 1 слой – не менее 100 мкм. Общая толщина покрытия – не менее 200 мкм (цвет красно-коричневый); опора аппарата: 1 слой – грунтовка антикоррозионная цинкнаполненная «ЦИНЭП» ТУ 20.30.12-022-12288779-2018 – не менее 75 мкм, 2 слой – эмаль эпоксидная ИЗОЛЭП-mio – не менее 125 мкм, 3 слой – эмаль полиуретановая ПОЛИТОН-УР (УФ) – не менее 50 мкм. Цвет RAL 7040 (серый). Общая толщина покрытия – не менее 250 мкм. Класс покрытия – VI ГОСТ 9.032-74; настил площадки обслуживания – горячее цинкование |
|---|
