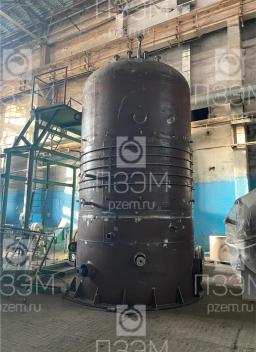

Аппарат с перемешивающим устройством поз. 1015-М-1,2

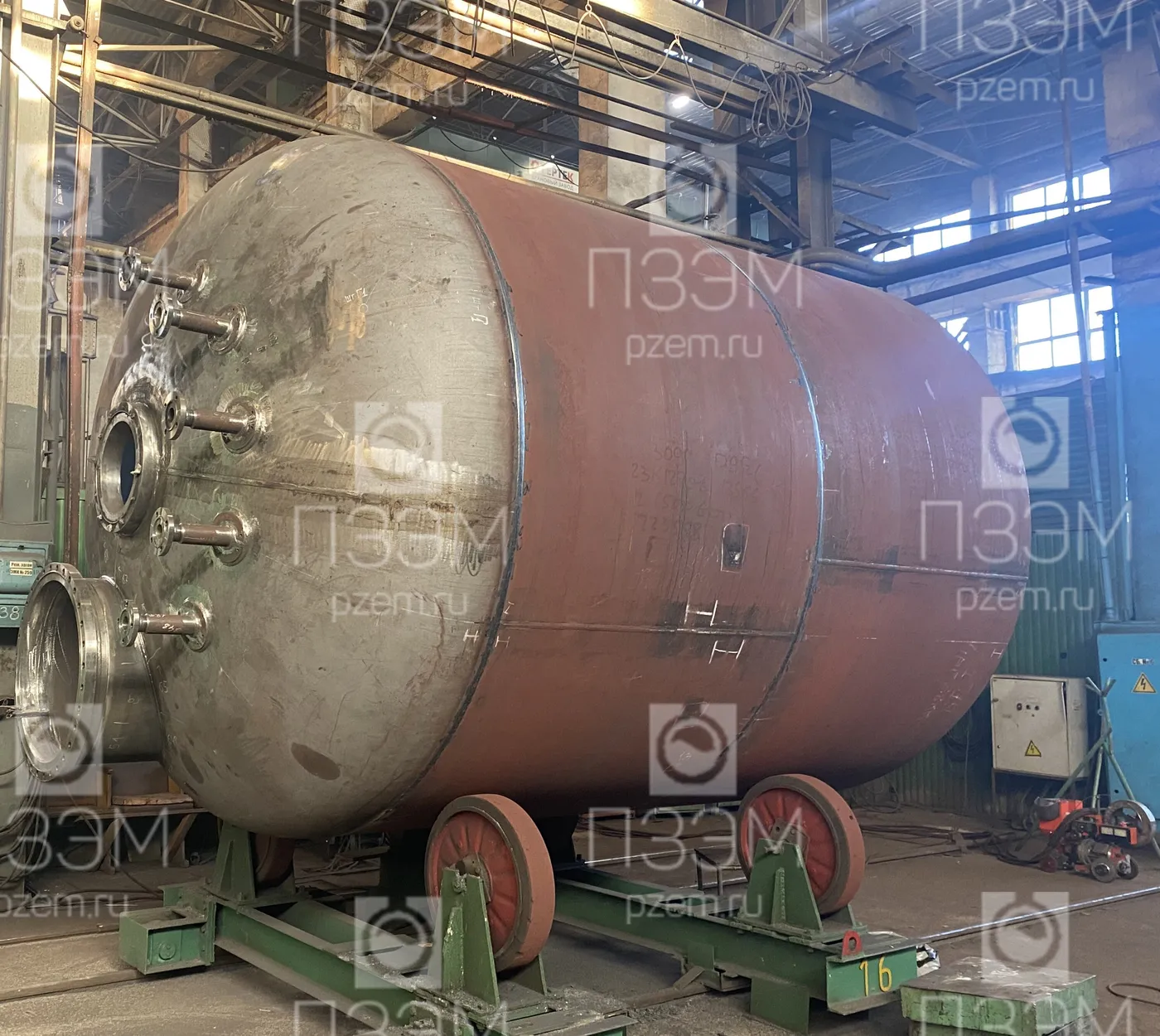

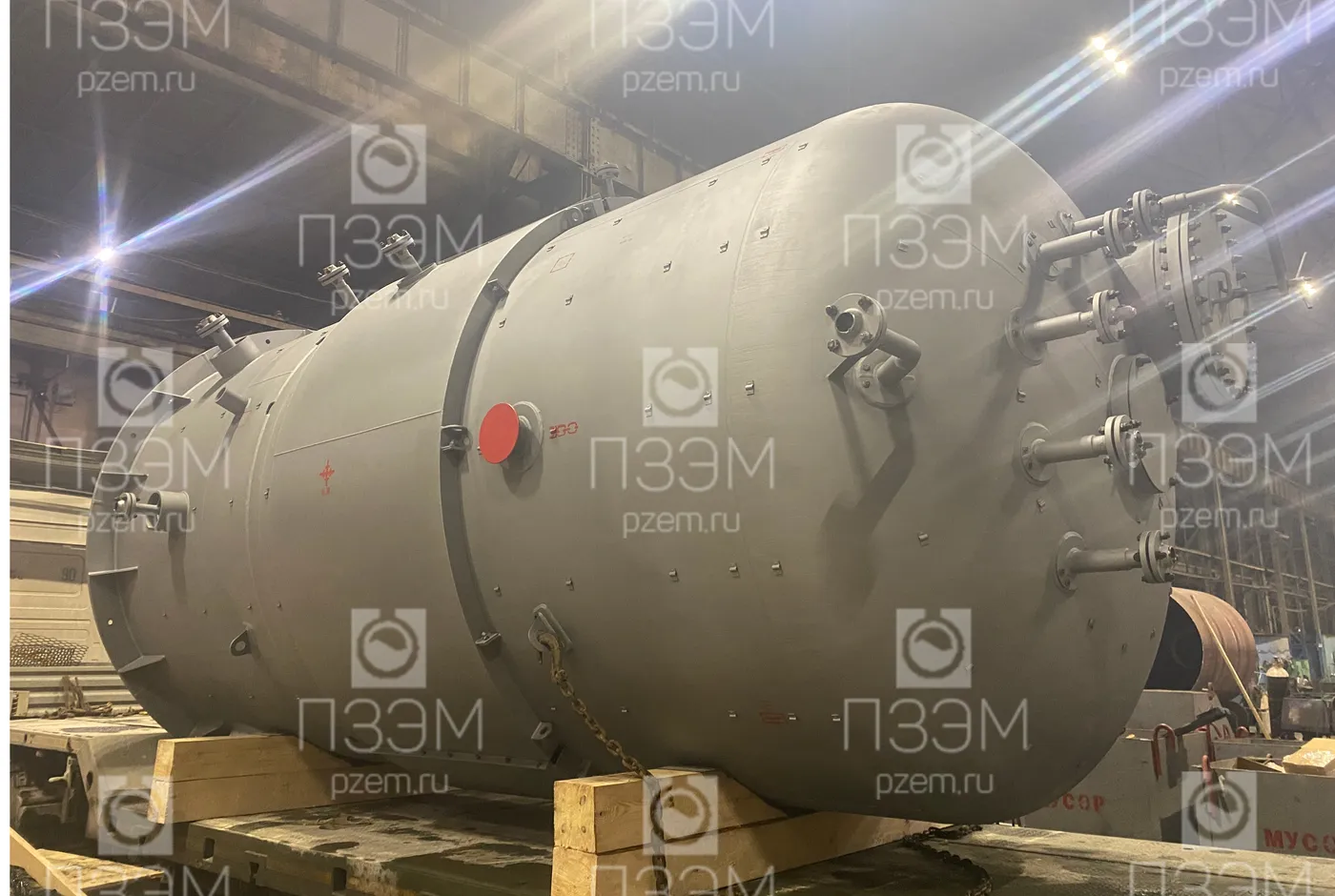

Изготовлен аппарат с перемешивающим устройством 1015-М-1,2 объёмом 25 м³. Масса — 9157 кг, материал исполнения — сталь 09Г2С.
| Назначение аппарата | Для приготовления концентрата присадки |
|---|---|
| Наименование рабочего пространства | Корпус; Подогреватель |
| Группа аппарата по ГОСТ 34347-2017 (корпус / подогреватель) | 1 / 3 |
| Группа рабочей среды по ТР ТС 032/2013 (корпус / подогреватель) | 1 / 2 |
| Категория аппарата по ТР ТС 032/2013 (корпус / подогреватель) | 1 / На корпусе – 2; На днище 1 |
| Вместимость, м³ (корпус) | 25 |

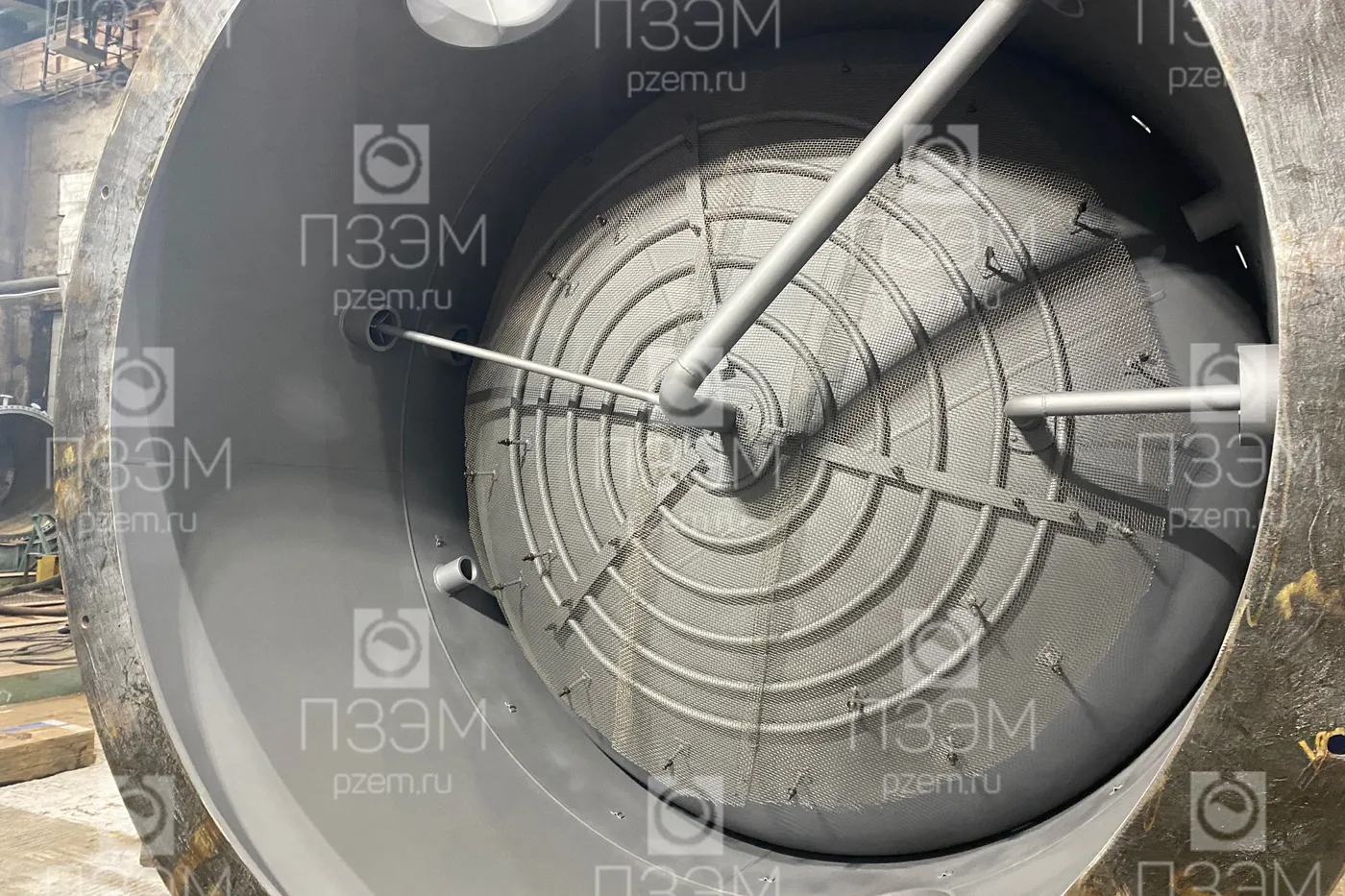

| Поверхность теплообмена, м² (подогреватель) | На корпусе – 4,5; На днище – 2,1 |
| Коэффициент заполнения (корпус / подогреватель) | 0,9 / 1 |
| Давление изб. рабочее, МПа (кгс/см²) (корпус / подогреватель) | 0,1 (1,0) / 1,05...1,2 (10,5...12,0) |
| Давление изб. расчетное, МПа (кгс/см²) (корпус / подогреватель) | 0,5 (5,0) / 1,6 (16,0) |
| Пробное гидравлическое давление в вертикальном положении, МПа (кгс/см²) (корпус / подогреватель) | 0,69 (6,9) / 2,47 (24,7) |
| Пробное гидравлическое давление в горизонтальном положении, МПа (кгс/см²) (корпус / подогреватель) | 0,74 (7,4) / 2,48 (24,8) |
| Рабочая температура среды min, °C (корпус / подогреватель) | 40 / 180 |
| Рабочая температура среды max, °C (корпус / подогреватель) | 70 / 210 |
| Расчетная температура стенки, °C (корпус / подогреватель) | 100 / 300 |
| Минимально допустимая температура стенки аппарата, находящегося под расчетным давлением, °C (корпус / подогреватель) | минус 26 / 1 |
| Минимально допустимая температура стенки аппарата совместно с наружным подогревателем, °C | минус 26 |
| Параметры водяного пара среднего давления при пропарке | Pраб. 1,05...1,2 (10,5...12) изб.; Tраб. 180...210 °C; Pрасч. 1,6 (16) изб.; Tрасч. 300 °C |
| Рабочая среда (корпус) | Керосин, Агидол-1, Unicor J |
| Рабочая среда (подогреватель) | Водяной пар среднего давления |
| Физическое состояние (корпус / подогреватель) | Жидкость / Газ |
| Плотность жидкости (раб. усл.), кг/м³ | 772,7...802 |
| Плотность газовой фазы (раб. усл.), кг/м³ | 1,05 |
| Вязкость жидкости (раб. усл.), сП | 0,73...1,25 |
| Класс опасности по ГОСТ 12.1.007-76 (корпус / подогреватель) | 4 / нет |
| Категория и группа взрывоопасности по ГОСТ 31610.20-1-2020 (корпус / подогреватель) | IIA, T3 / нет |
| Воспламеняемость по ГОСТ 12.1.004-91 (корпус / подогреватель) | ЛВЖ / нет |
| Коррозионность (корпус / подогреватель) | да / да |
| Склонность к кристаллизации | нет |
| Размер частиц, мм | 4max |
| Электродвигатель перемешивающего устройства | ВА112М4У1; мощность 5,5 кВт; напряжение 380 В; частота 50 Гц; степень защиты IP65; степень взрывозащиты 1ExdIICT4 Gb |
| Редуктор | IRW-150-40 |
| Материал деталей, соприкасающихся с перемешиваемой средой | AISI304 |
| Уплотнение торцовое | Т-325-110-6К |
| Частота вращения мешалки, с⁻¹ (об/мин) | 40±10 |
| Тип мешалки | турбинная с отражательными перегородками |
| Мешалка | МДТТ 1250/40-380/5,5/2-В-К-У1 |
| Расчетный срок службы, лет | 20 |
| Прибавка для компенсации коррозии (эрозии), мм (корпус / подогреватель) | 3,0 / 2,0 |
| Термообработка | нет |
| Основной материал (корпус / подогреватель) | 09Г2С-15 ГОСТ 19281-2014 / Труба сталь 20 ГОСТ 8733-74 |
| Материал крепежа | Сталь 40Х ГОСТ 4543-2016 |
| Материал прокладок | СНП с графитовым наполнителем, внутр. огр. кольца из стали 12Х18Н10Т или аналог |
| Число циклов нагружения за весь срок службы, не более | 1000 |
| Место расположения | На открытой площадке |
| Сейсмичность по шкале MSK-64 по карте (В) в соответствии с СП 14.13330.2018, баллы | 6,0 |
| Классификация взрывоопасной зоны по ПУЭ | В-1г |
| Классификация технологического блока по взрывоопасности | III |
| Тип аппарата | ВЭЭ (Вертикальный с эллиптическими днищами) |
| Масса пустого аппарата с перемешивающим устройством, кг | 9157 |
| Масса аппарата в рабочих условиях, кг | 27202 |
| Масса аппарата при гидроиспытании, кг | 33000 |
| Масса перемешивающего устройства, кг | 1157 |

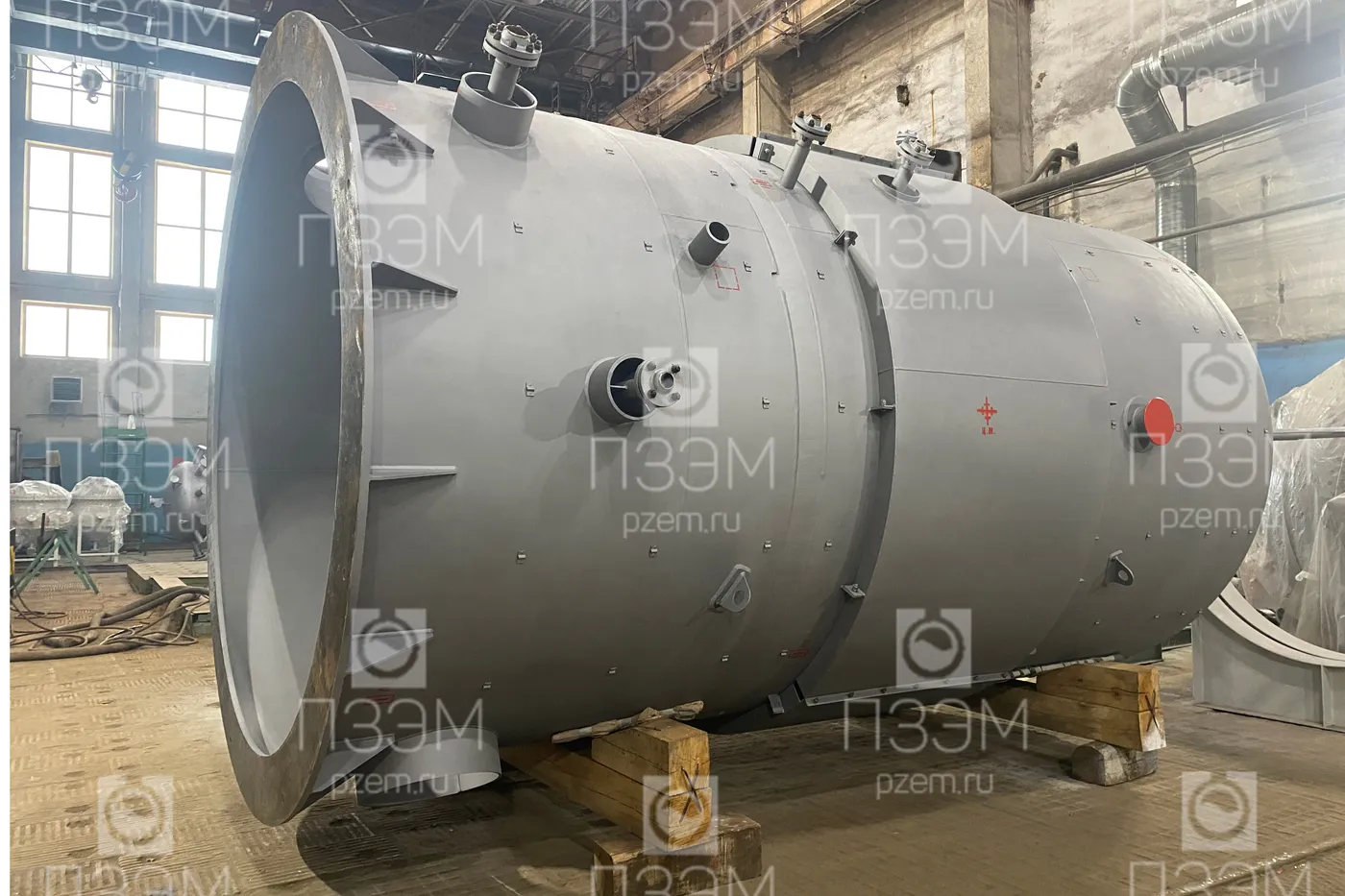

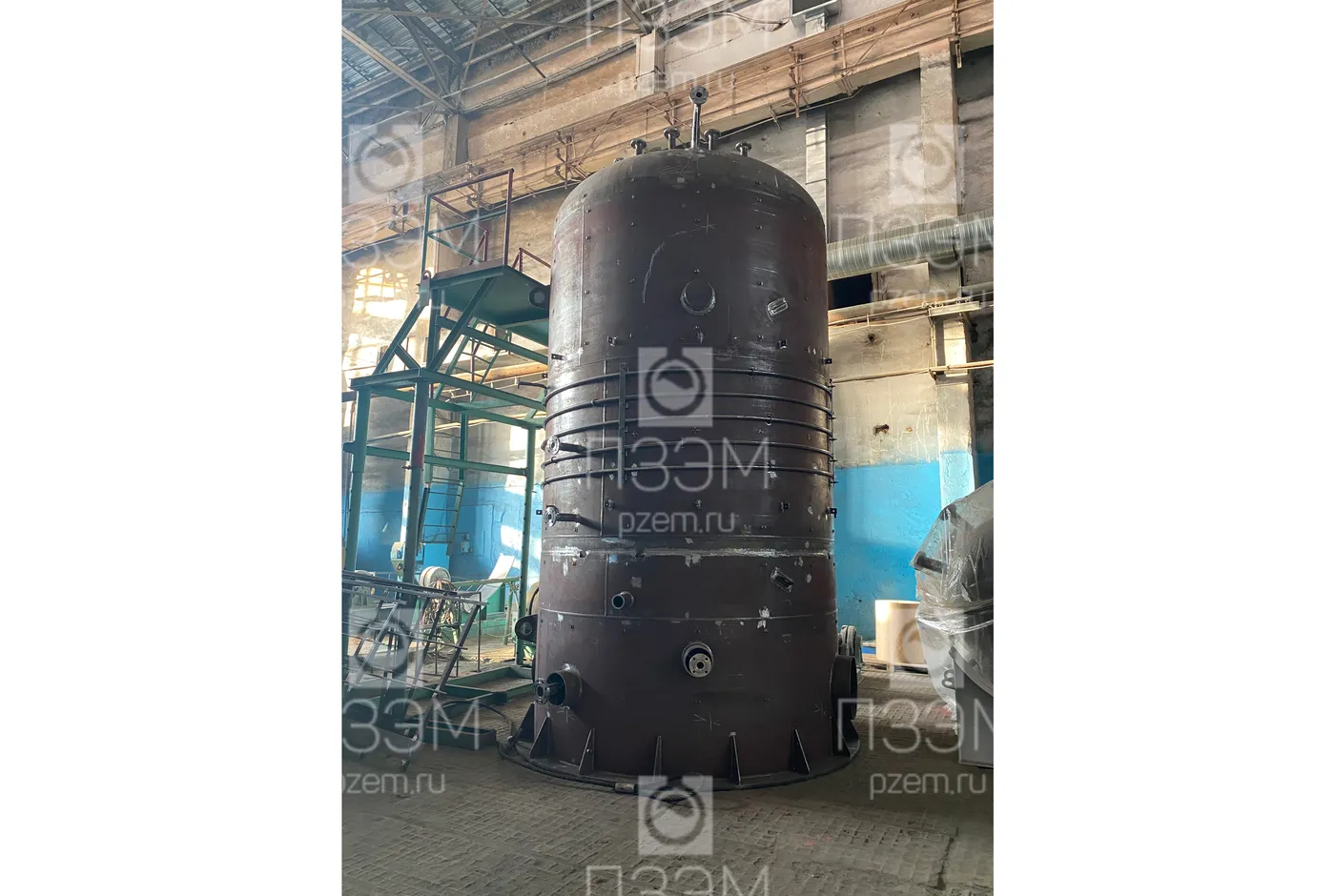

| Исполнение | вертикальный, на цилиндрической опоре (юбке), с наружными подогревателями на корпусе и днище |
| Регистрация | Аппарат подлежит ведению Ростехнадзора |
| Состояние поставки | аппарат в собранном виде со снятыми сборочными единицами, выходящими за транспортный габарит (перемешивающим устройством (мешалкой) поз.26, приспособлением для выверки поз.2). Штуцеры закрыты транспортными заглушками; аппарат отгружается на технологических прокладках, рабочие прокладки отгружаются с комплектом ЗИП |
| Испытания | Аппарат и подогреватель испытать на заводе-изготовителе на прочность и герметичность пробным гидравлическим давлением в течение не менее 30 минут; контрольная сборка с перемешивающим устройством; привод испытать вращением вала на холостом ходу в вертикальном положении в течение 10 мин; строповые устройства испытать статической нагрузкой 10000 кгс |
| Покрытие/окраска | наружная поверхность аппарата – эмаль антикоррозионная термостойкая "Церта" ТУ 2312-002-49248846-2002 (цвет-серебристый), толщина покрытия – 35...40 мкм; строповые устройства поз. 19, 20 – эмаль красная "Экспресс" ТУ 2312-034-54651722-2002 |
| Изоляция | Аппарат подлежит теплоизоляции на месте монтажа. Материалы для теплоизоляции в поставку завода-изготовителя не входят. Цилиндрическая опора аппарата подлежит огнезащите; материалы для огнезащиты в поставку не входят |
| Обозначение | Назначение | DN | PN, МПа |
|---|---|---|---|
| А | Штуцер для входа концентрата присадки | 50 | 4,0 |
| Б | Штуцер для выхода продукта | 80 | 4,0 |
| В | Штуцер для ввода керосина | 50 | 4,0 |
| Г1, Г2 | Штуцер для камеры уровнемера | 50 | 4,0 |
| Д | Штуцер с заглушкой и отборным устройством для манометра | 50/М20х1,5 | 4,0 |
| Ж | Штуцер с заглушкой и бобышкой для термопреобразователя | 50/М20х1,5 | 4,0 |
| И | Штуцер для ППК | 50 | 4,0 |
| К | Штуцер для азотной подушки | 50 | 4,0 |
| Л | Штуцер для воздушника | 50 | 4,0 |
| М | Для установки перемешивающего устройства | 350 | – |
| Н1, Н3 | Штуцер для ввода теплоносителя | 25 | 4,0 |
| Н2, Н4 | Штуцер для выхода теплоносителя | 25 | 4,0 |
| Э | Штуцер для пропарки | 50 | 4,0 |
| У | Люк | 700 | 1,6 |
| С1, С2 | Вентиляционное отверстие | 100 | – |
| Ф1, Ф2 | Отверстие для вывода трубы штуцера Н3 Н4 | 150 | – |
| Е | Отверстие для вывода трубы штуцера Г2 | 200 | – |
| Ю | Отверстие для вывода трубы штуцера Б | 250 | – |
| Ш1, Ш2 | Лаз | 500 | – |
Нормативная база
- ГОСТ 12.1.004-91
- ГОСТ 12.1.007-76
- ГОСТ 17314-81
- ГОСТ 19537-83
- ГОСТ 20680-2002
- ГОСТ 26.008-85
- ГОСТ 28759.3-2022
- ГОСТ 31610.20-1-2020
- ГОСТ 33259-2015
- ГОСТ 34347-2017
- ГОСТ 9.014-78
- СТО 00220256-005-2005
- СТО 00220368-010-2007
- СТО 00220368-024-2017
- ТР ТС 010/2011
- ТР ТС 032/2013
- ТУ 3615-001-85873787-2020
- ФНП
