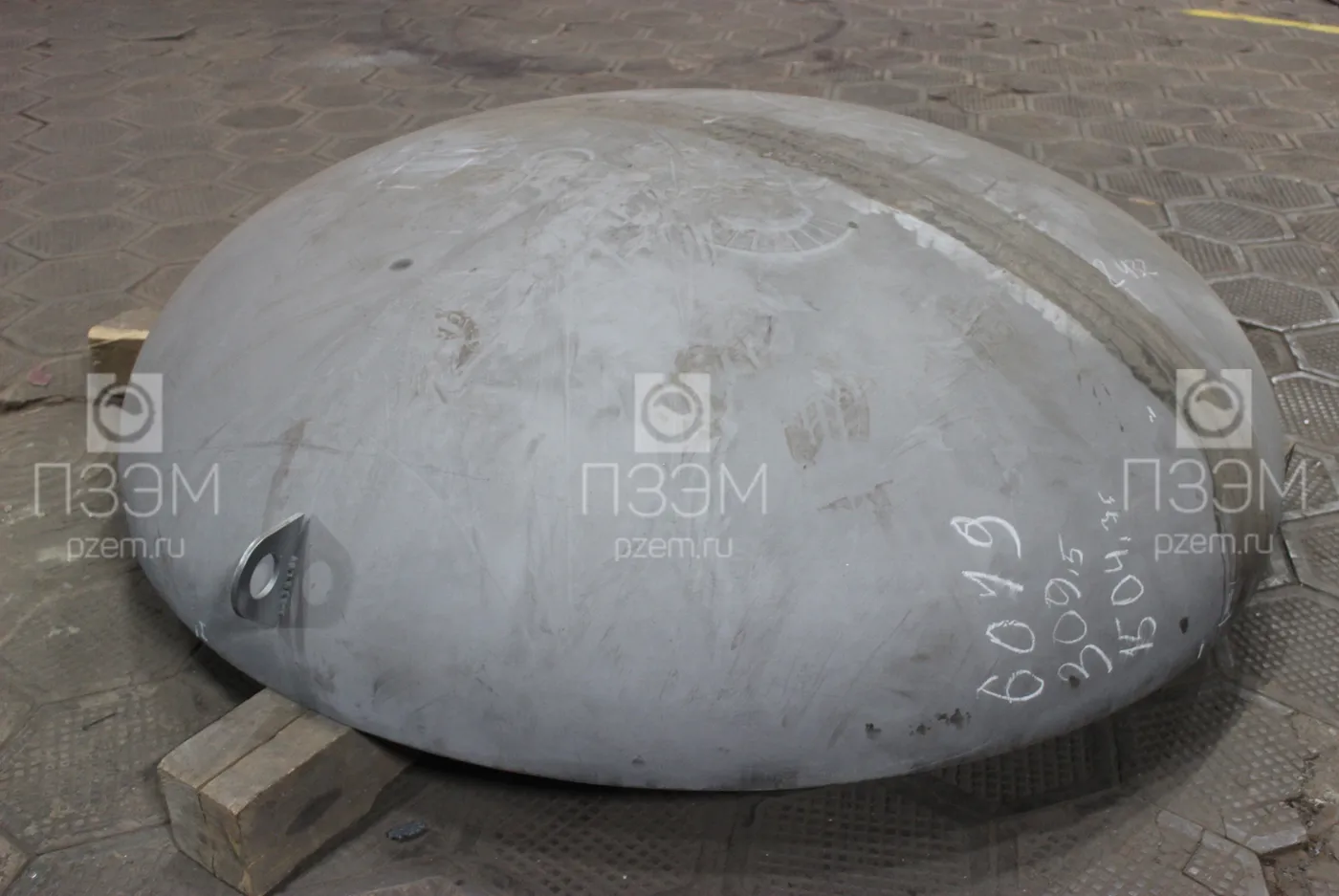

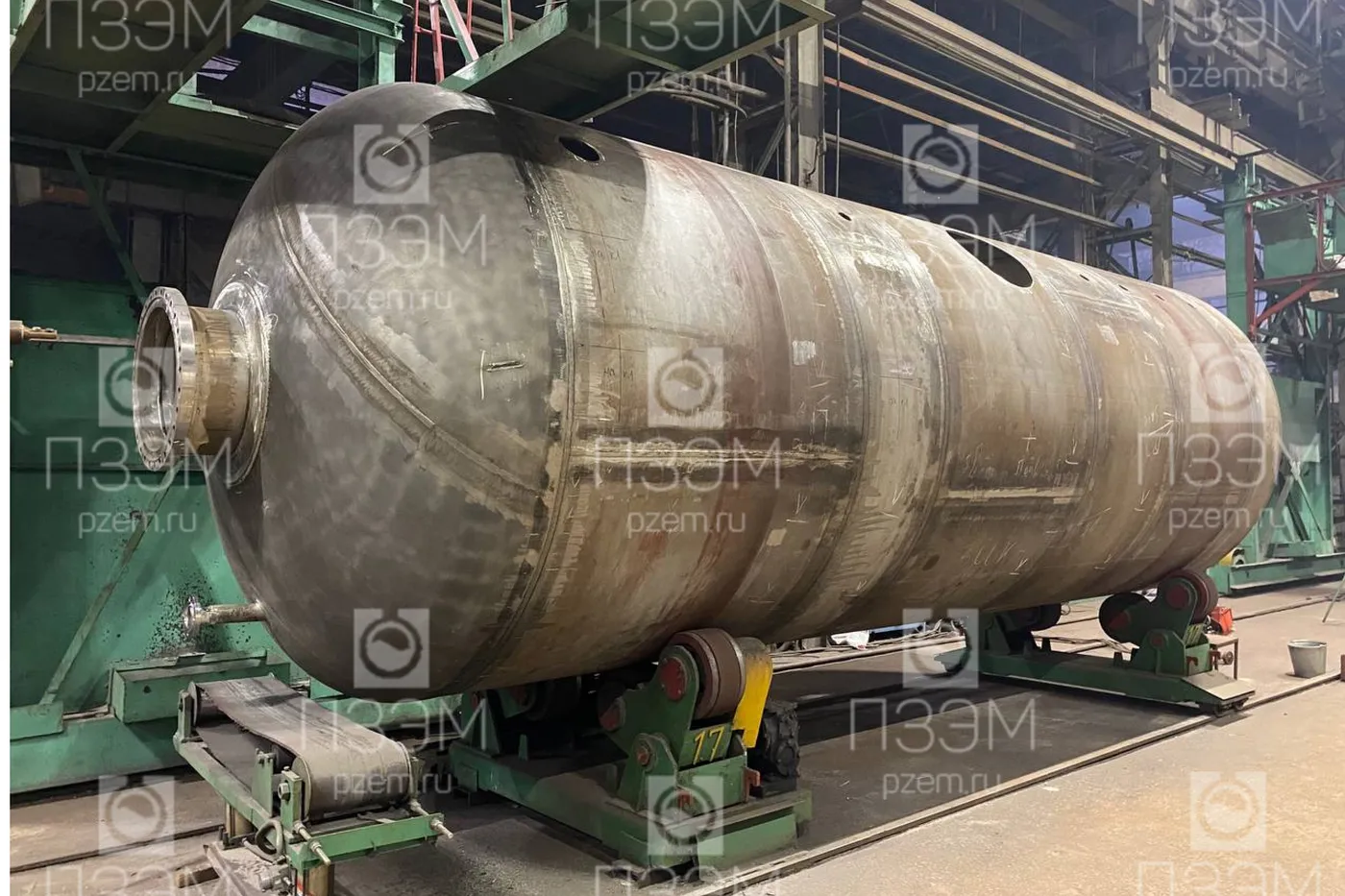

Емкость Е-1 объемом 32 м³

Изготовлена ёмкость Е-1 объёмом 32 м³. Масса — 14500 кг, давление — 1,6 МПа, материал исполнения — сталь 08Х18Н10Т.

Назначение аппарата	Емкость орошения колонны К-1
Рабочие пространства	Корпус; Наружный змеевик отстойника
Группа аппарата по ГОСТ 34347-2017 (корпус / змеевик)	1 / 3
Группа рабочей среды по ТР ТС 032/2013	1 / –
Категория аппарата по ТР ТС 032/2013	1 / –
Категория по СТО 0022057.063-2005	III / –
Вместимость, м³	32
Поверхность теплообмена, м² (змеевик)	0,4
Давление изб. рабочее, МПа (кгс/см²) (корпус / змеевик)	0,89 (8,9) / 0,55 (5,5)
Давление изб. расчетное, МПа (кгс/см²) (корпус / змеевик)	1,6 (16) / 1,2 (12)
Пробное гидравлическое давление, МПа (кгс/см²) (корпус / змеевик)	2,15 (21,5) / 1,78 (17,8)
Рабочая температура среды, °C (корпус / змеевик)	40 / 130
Расчетная температура стенки, °C (корпус / змеевик)	100 / 150
Минимально допустимая температура стенки аппарата, находящегося под расчетным давлением, °C	минус 40
Рабочая среда (корпус)	Бензиновая фракция, вода, углеводородный газ, сероводород
Рабочая среда (змеевик)	Теплофикационная вода
Класс опасности по ГОСТ 12.1.007-76 (корпус / змеевик)	2 / 4
Взрывопожароопасность (корпус / змеевик)	взрывопожароопасная / взрывопожаробезопасная
Парциальное давление сероводорода, МПа (абс.)	0,115
Водородный показатель, pH	не менее 5
Коррозионность	да / да
Остаточное содержание воды в нефтепродукте после коалесцера, ppm	не более 50
Остаточное содержание нефтепродукта в воде, мг/л	не более 50
Перепад давления, МПа	не более 0,02
Требование к МКК методом АМУ ГОСТ 6032-2017	да / –
Прибавка для компенсации коррозии (эрозии), мм (корпус / змеевик)	1 / 2
Расчетный (назначенный) срок службы, лет	20
Межремонтный пробег, лет	2
Число циклов нагружения за весь срок эксплуатации	не более 1000
Режим работы	непрерывный
Основной материал	08Х18Н10Т ГОСТ 5632-2014
Теплообменное устройство	09Г2С ГОСТ 19281-2014
Материал опор	09Г2С ГОСТ 19281-2014
Материал крепежа	Сталь 40Х оц ГОСТ 4543-2016
Материал прокладок	ПУТГ ТУ 5728-006-93978201-2008
Температура наиболее холодных суток с обеспеченностью 0,92 по СП 131.13330.2020, °C	минус 38
Абсолютная минимальная температура по СП 131.13330.2020, °C	минус 45
Сейсмичность района по СП 14.1330.2018, балл	6
Ветровой район по СП 20.13330.2020	III
Габаритные размеры, мм: диаметр внутренний	2400
Габаритные размеры, мм: длина	7965
Габаритные размеры, мм: ширина	2640
Габаритные размеры, мм: высота	4285

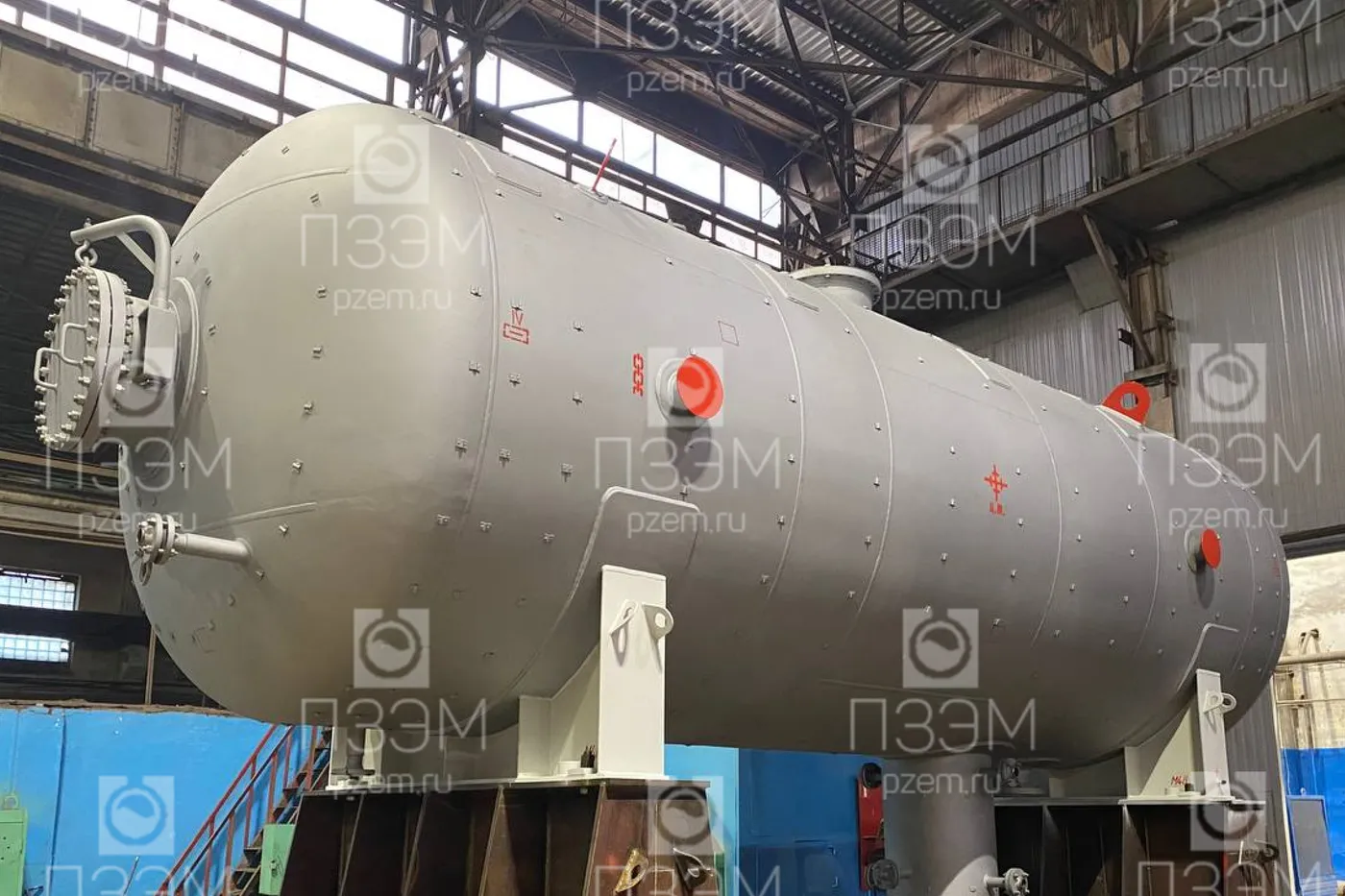

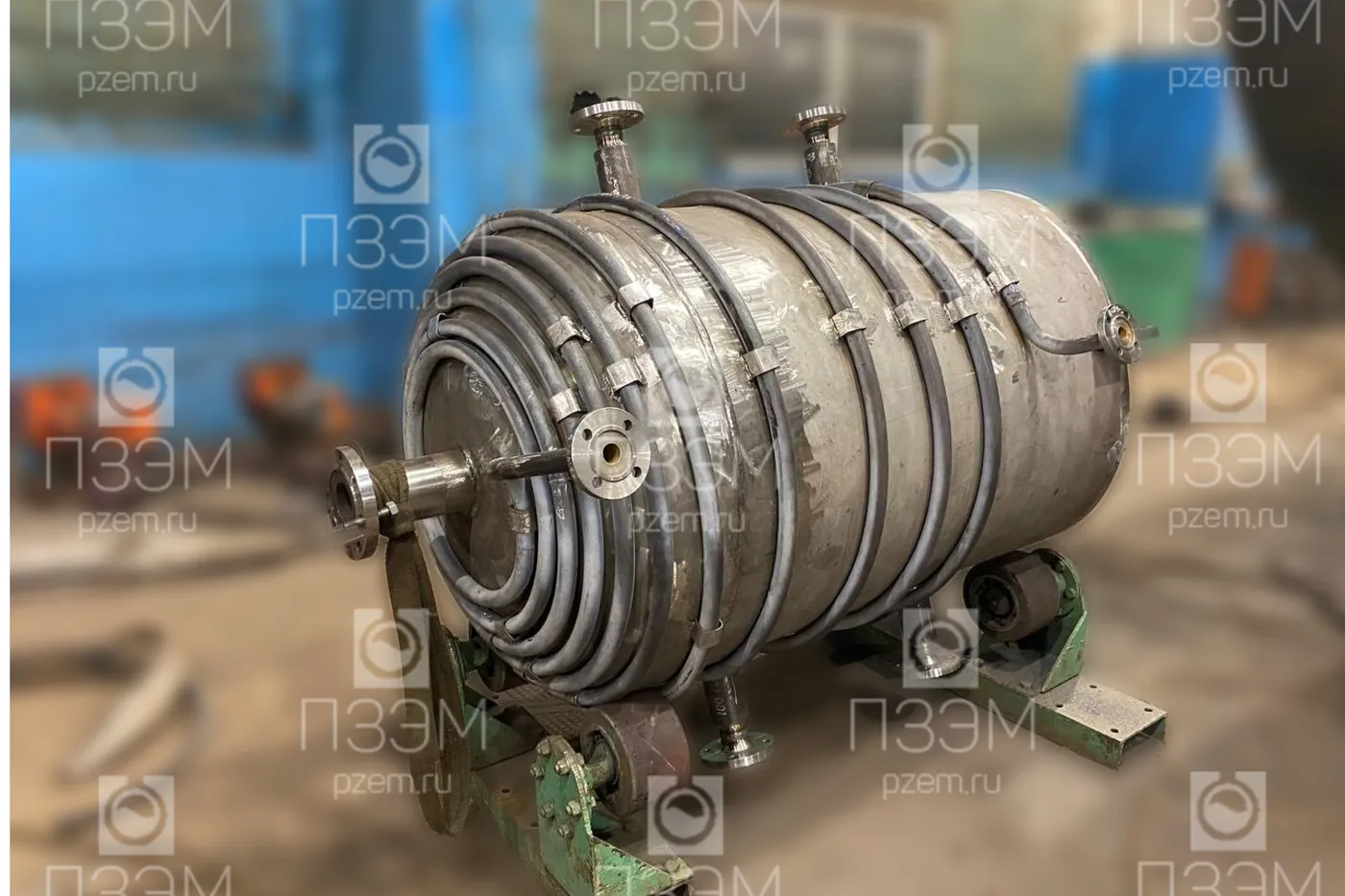

Исполнение	горизонтальный, на двух седловых опорах, с вертикальным отстойником (ф600) и наружным змеевиком, коалесцером

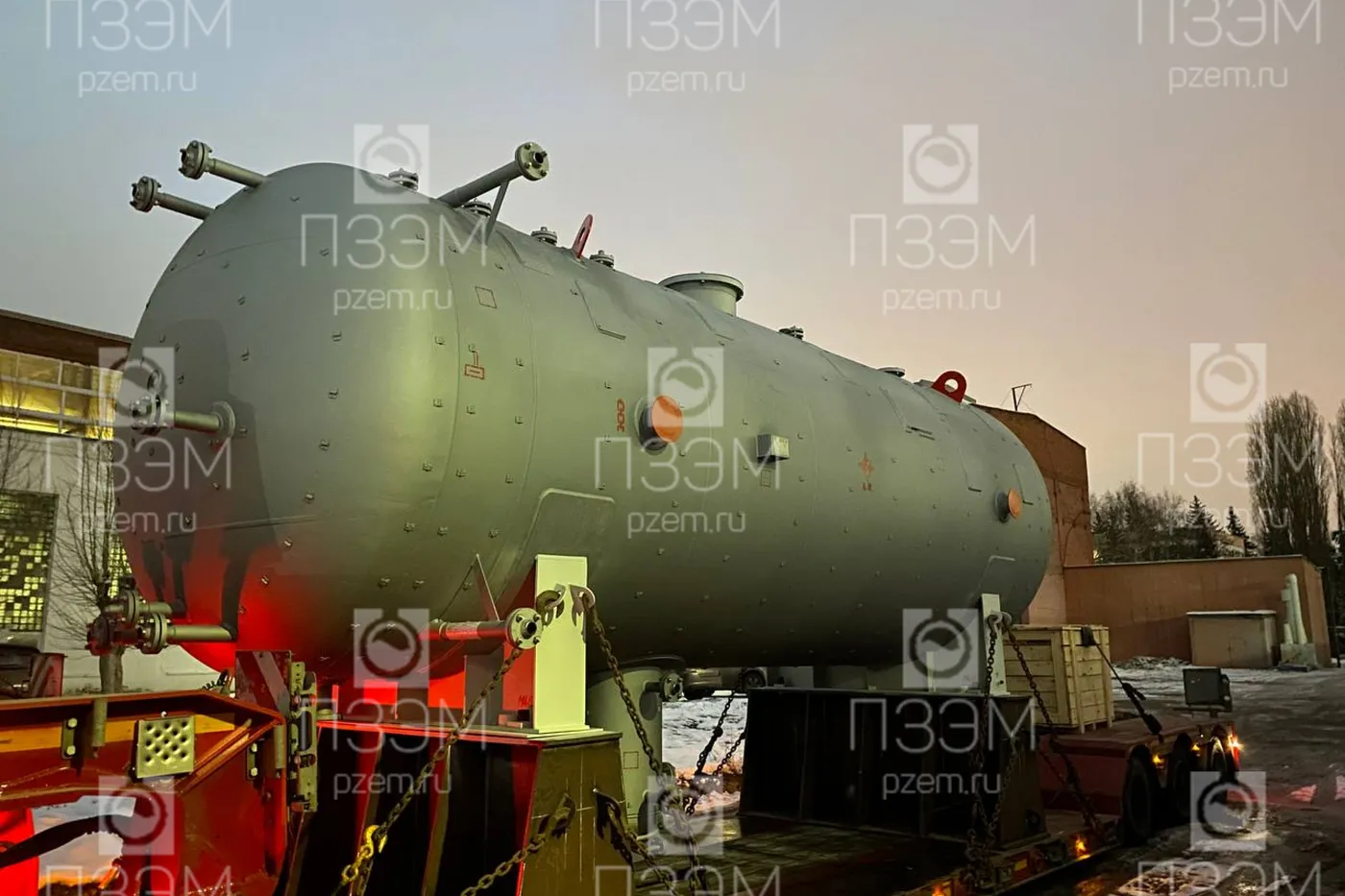

Состояние поставки	аппарат в собранном виде со снятыми сборочными единицами и деталями: крышка люка "П2" поз.5, поворотными заглушками штуцеров "А", "Б", "Г1", "Г2", "И", "Е", "В", "Ж", "Д1", "Д2"

Обозначение	Назначение	DN	PN, МПа
А	Вход продукта	150	4,0
Б	Выход продукта	200	4,0
В	Выход газа	50	4,0
Г1	Дренаж	80	4,0
Г2	Дренаж	50	4,0
Д1, Д2	Для пропарки, продувки	50	4,0
Е	Для ППК	50	4,0
Ж	Воздушник	50	4,0
И	Вывод кислой воды	50	4,0
К	Для датчика давления	50/R1/2	4,0
Л	Для термопреобразователя (внутр. резьба)	50/М20х1,5	4,0
М	Для манометра (наруж. резьба)	50/R1/2	4,0
Н1-Н4	Для камеры уровнемера	50	4,0
П1, П2	Люк-лаз	500	2,5
Ю1, Ю2	Для камеры уровнемера	50	4,0
Р1-Р4	Для камеры уровнемера	50	4,0
С	Для термопреобразователя (внутр. резьба)	50/М20х1,5	4,0
Т	Вход теплоносителя	25	4,0
У	Выход теплоносителя	25	4,0
