Емкость расходная объемом 50 м³ — типа РВС

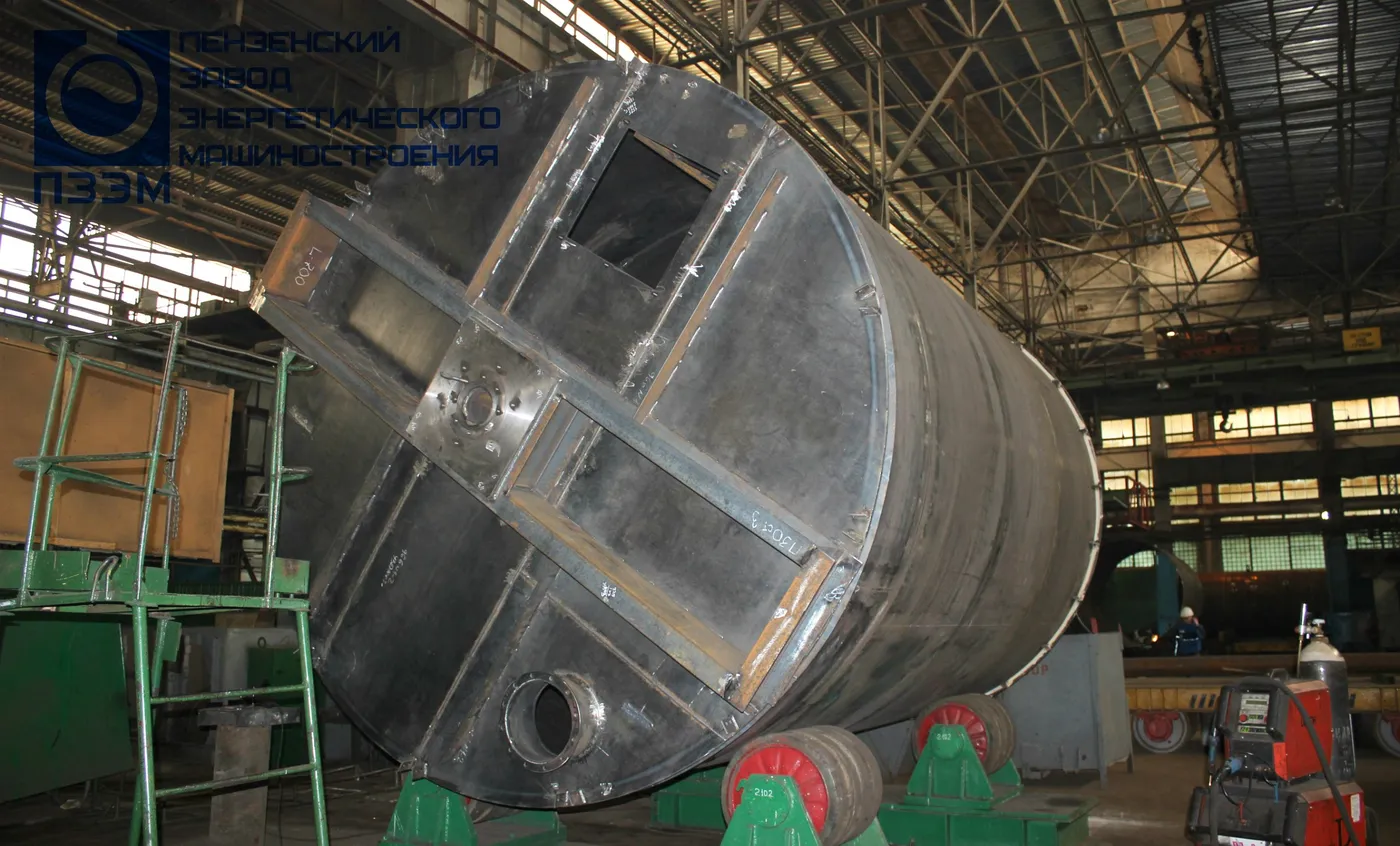

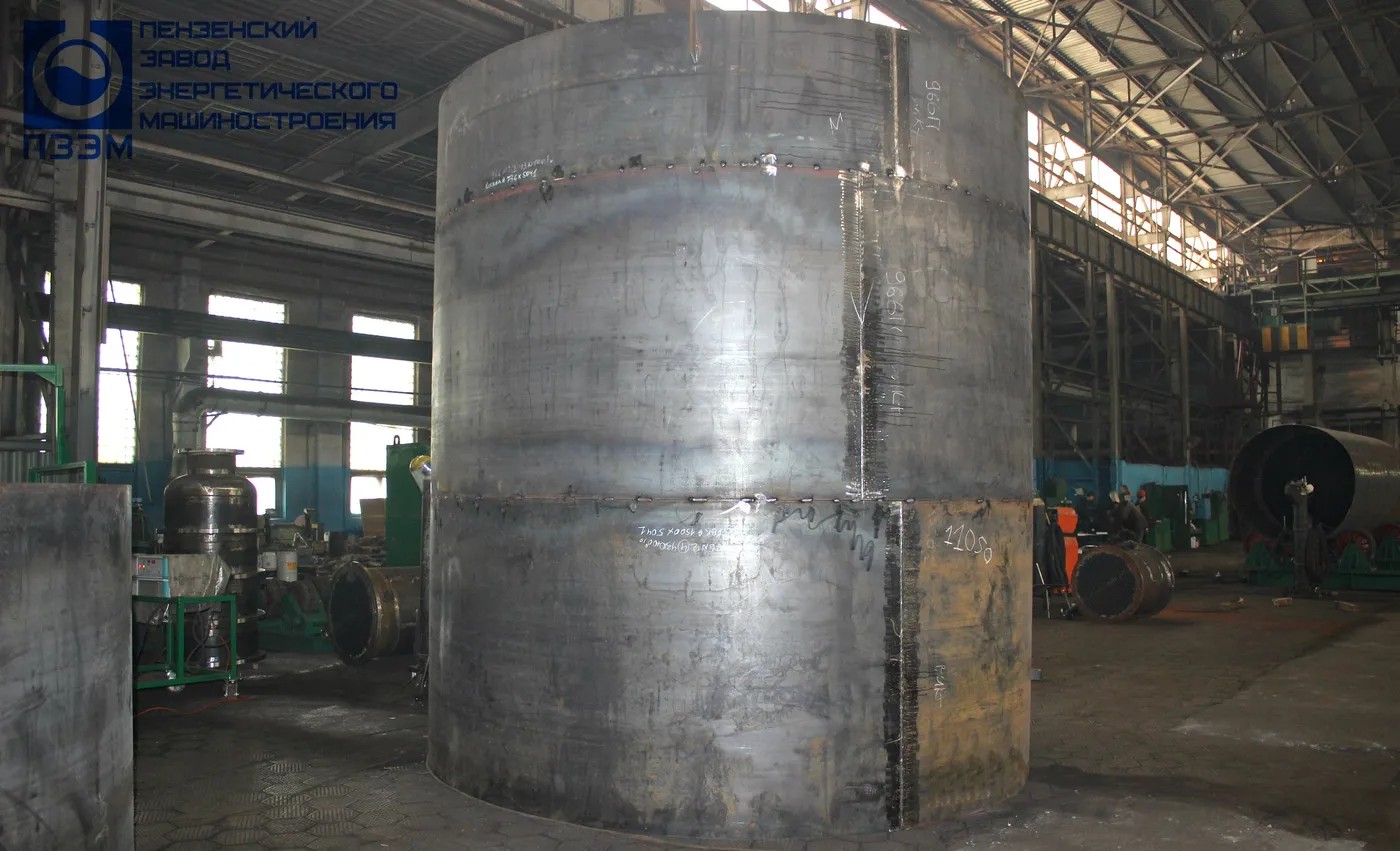

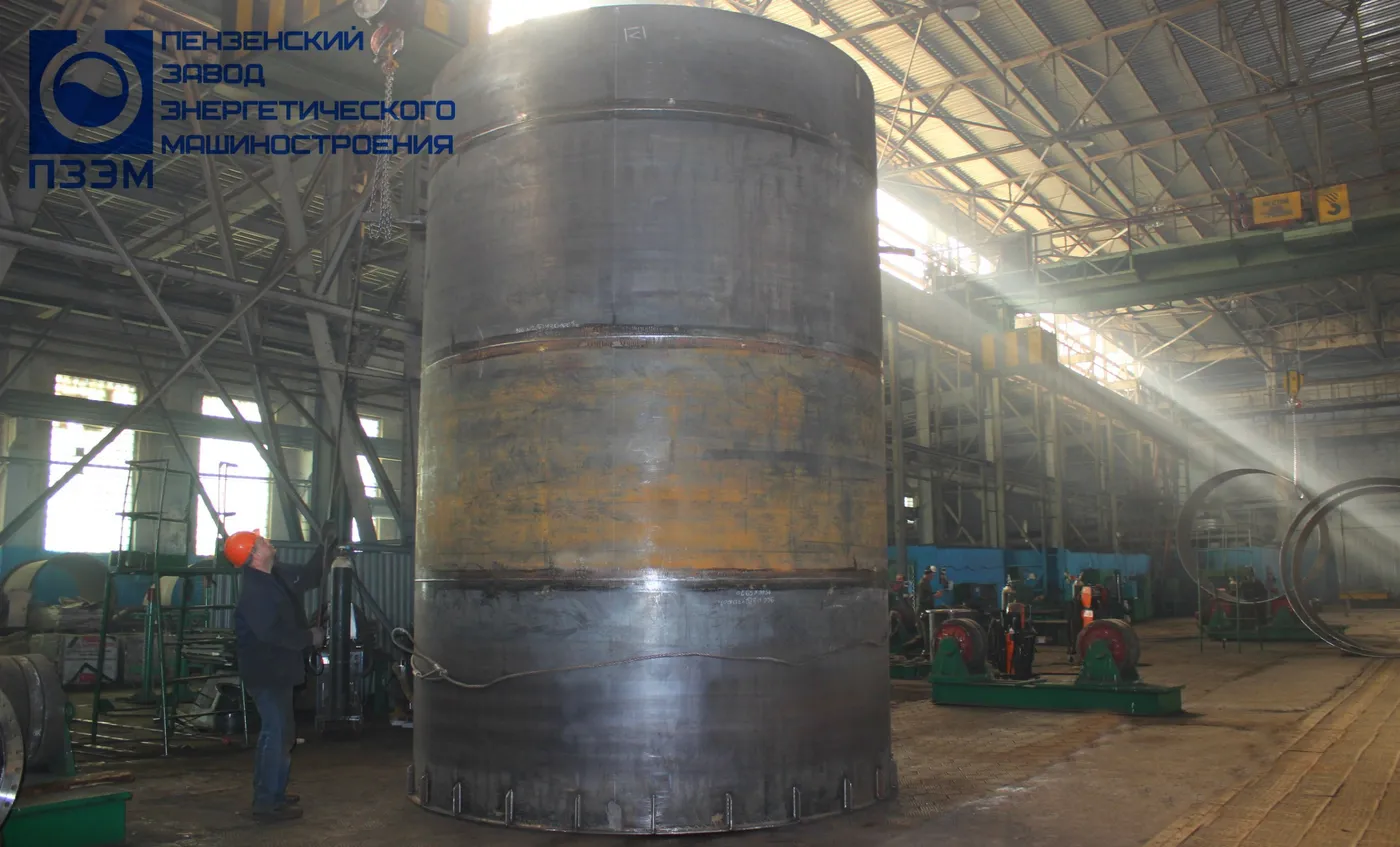

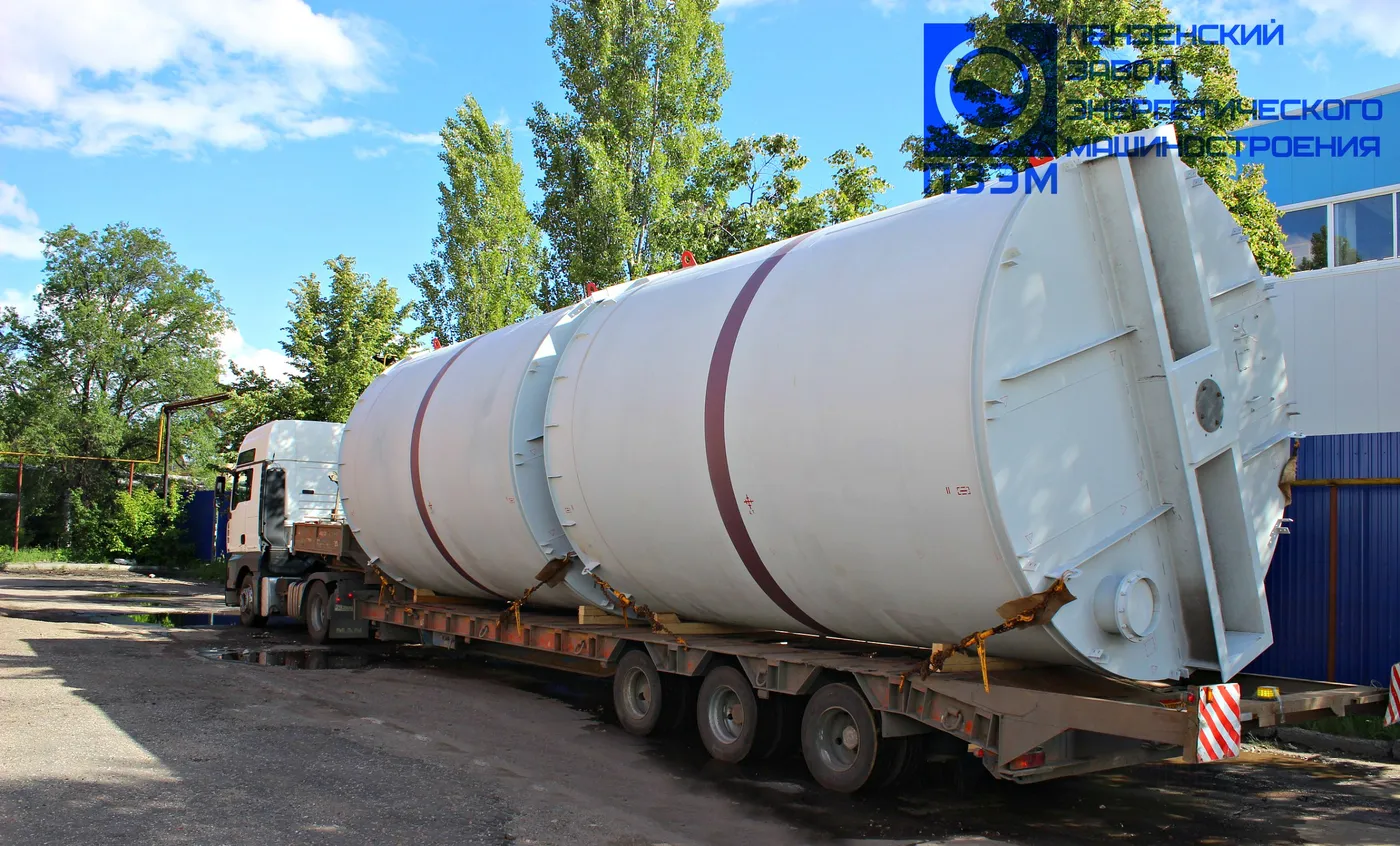

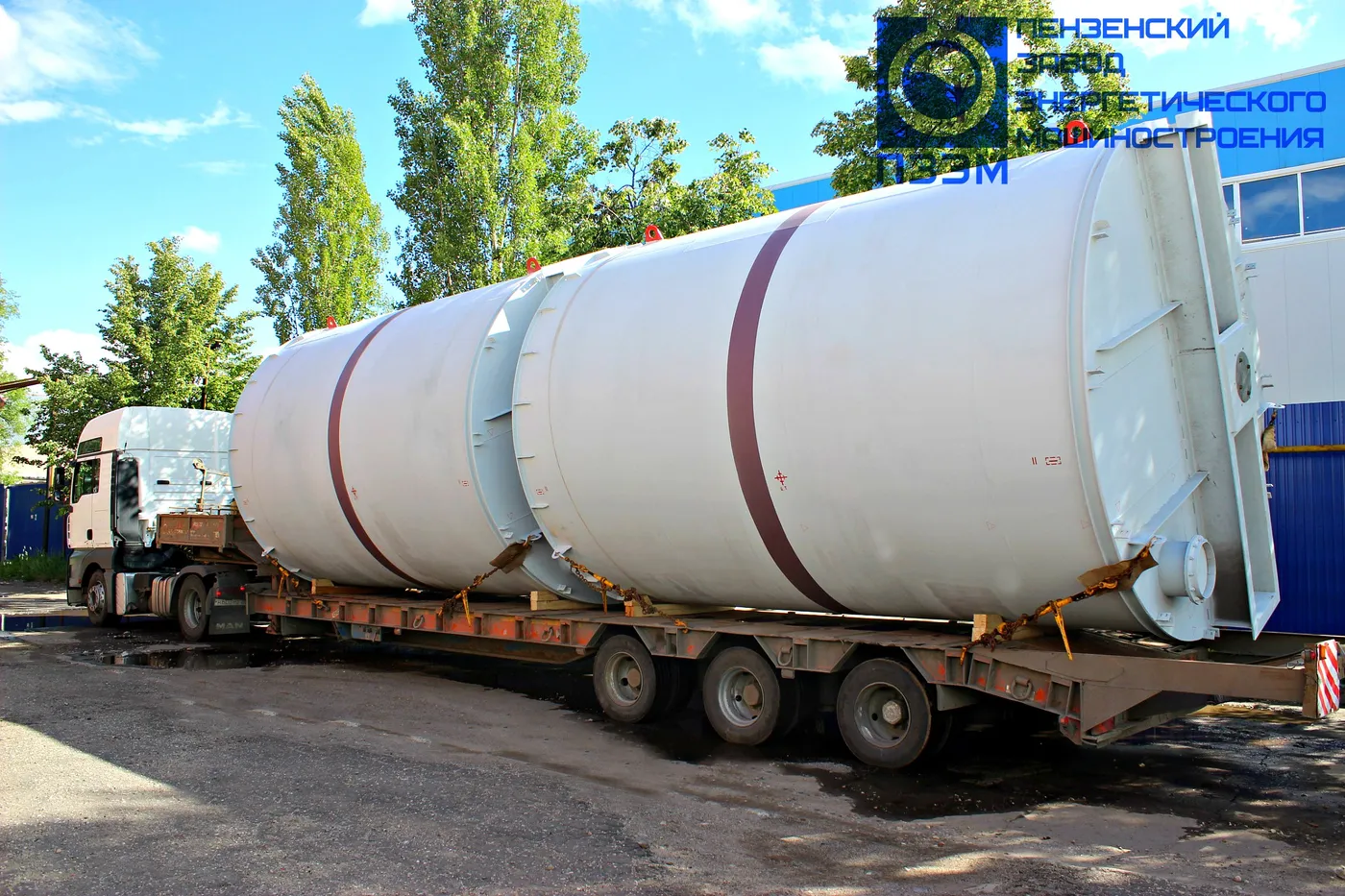

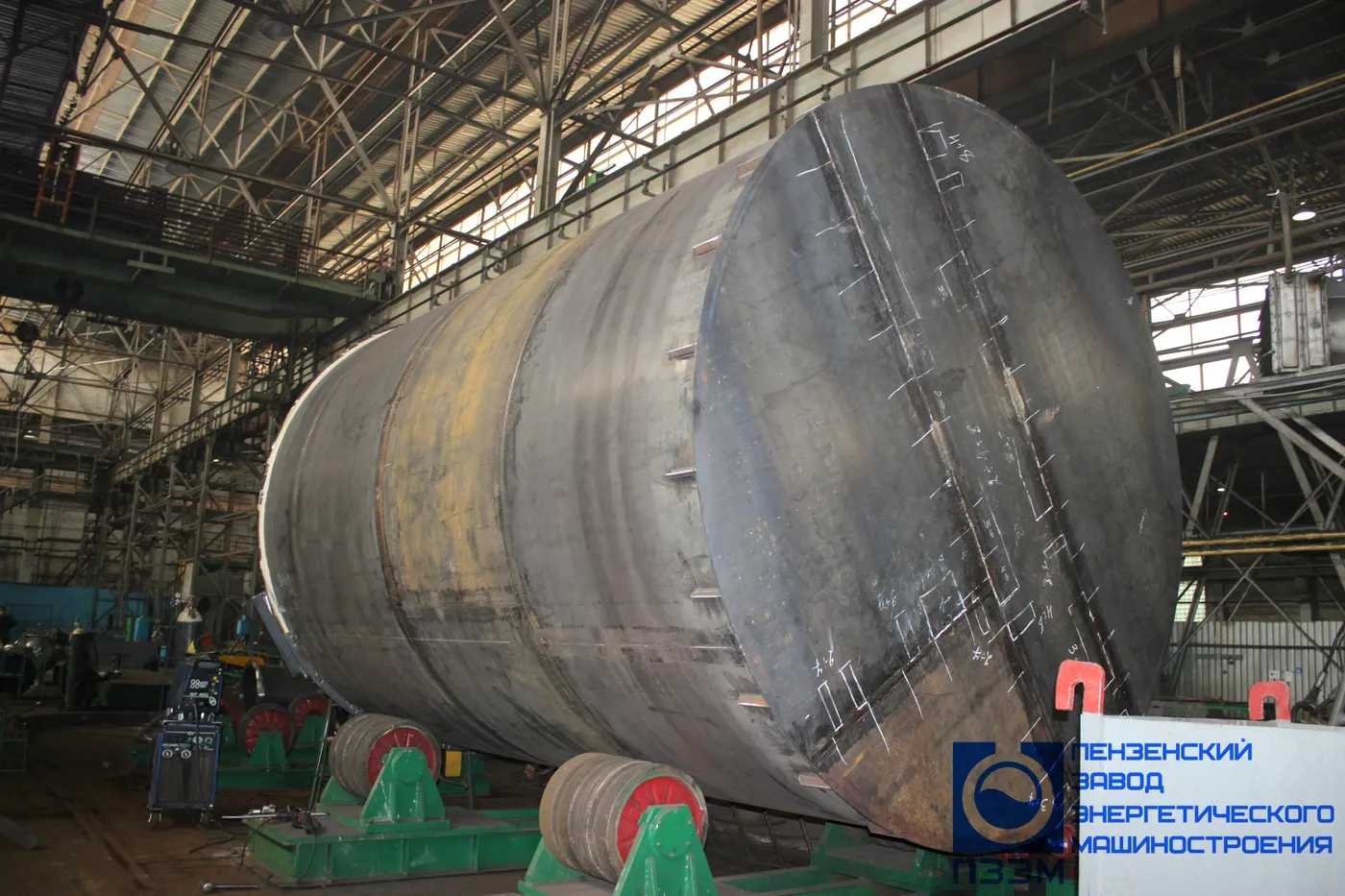

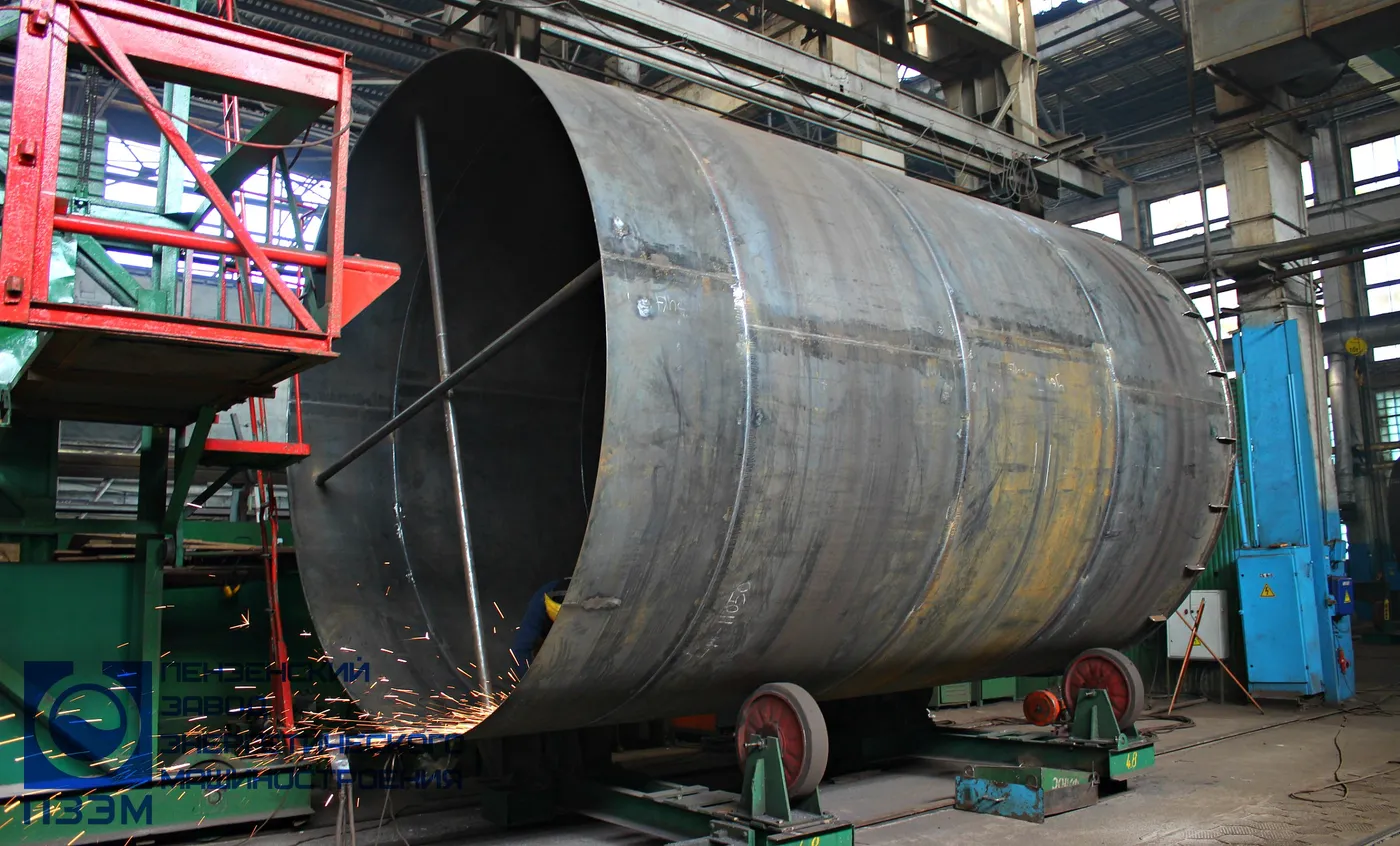

Изготовлены и поставлены два цельносварных резервуара типа РВС объёмом 50 м³ для хранения 3%-го раствора едкого натра.

Назначение аппарата	Расходная емкость едкого натра
Давление рабочее	налив
Давление расчетное	налив
Давление пробное гидравлическое	налив
Расчетная температура стенки, °C	50
Минимально допустимая температура стенки, находящейся под давлением, °C	положительная
Класс опасности по ГОСТ 30852.11-2002, ГОСТ 30852.5-2002	2
Пожароопасность	нет
Взрывоопасность по ПУЭ	нет
Коррозионность	да
Основной материал	ст3сп
Вместимость, м³	50
Прибавка для компенсации коррозии (корпус), мм	2
Расчетный (назначенный) срок службы аппарата, лет	20
Число циклов нагружения на весь срок службы, не более	не более 1000

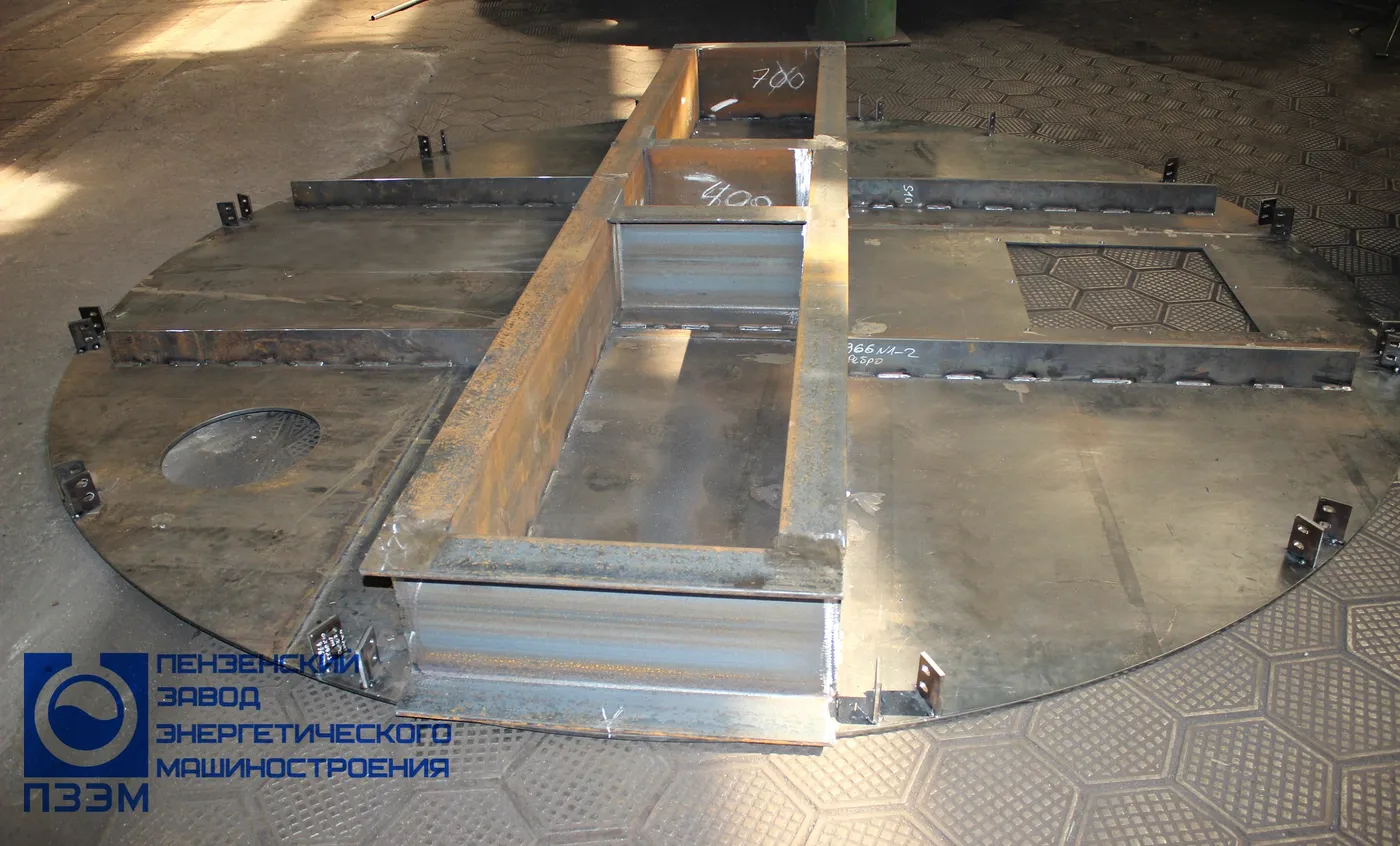

Диаметр, мм	3606 (днища плоские 3606х8)
Длина корпуса, мм	5266 (по виду)
Исполнение	вертикальный, с плоскими днищами; лестница вертикальная, ограждение наверху
Материал прокладок	плоские, паронит ПК ГОСТ 481-80
Испытание	гидравлическое испытание наливом воды до верхней кромки с выдержкой в течении 4-х часов
Контроль	Контроль сварных швов визуальный осмотр и измерительный контроль

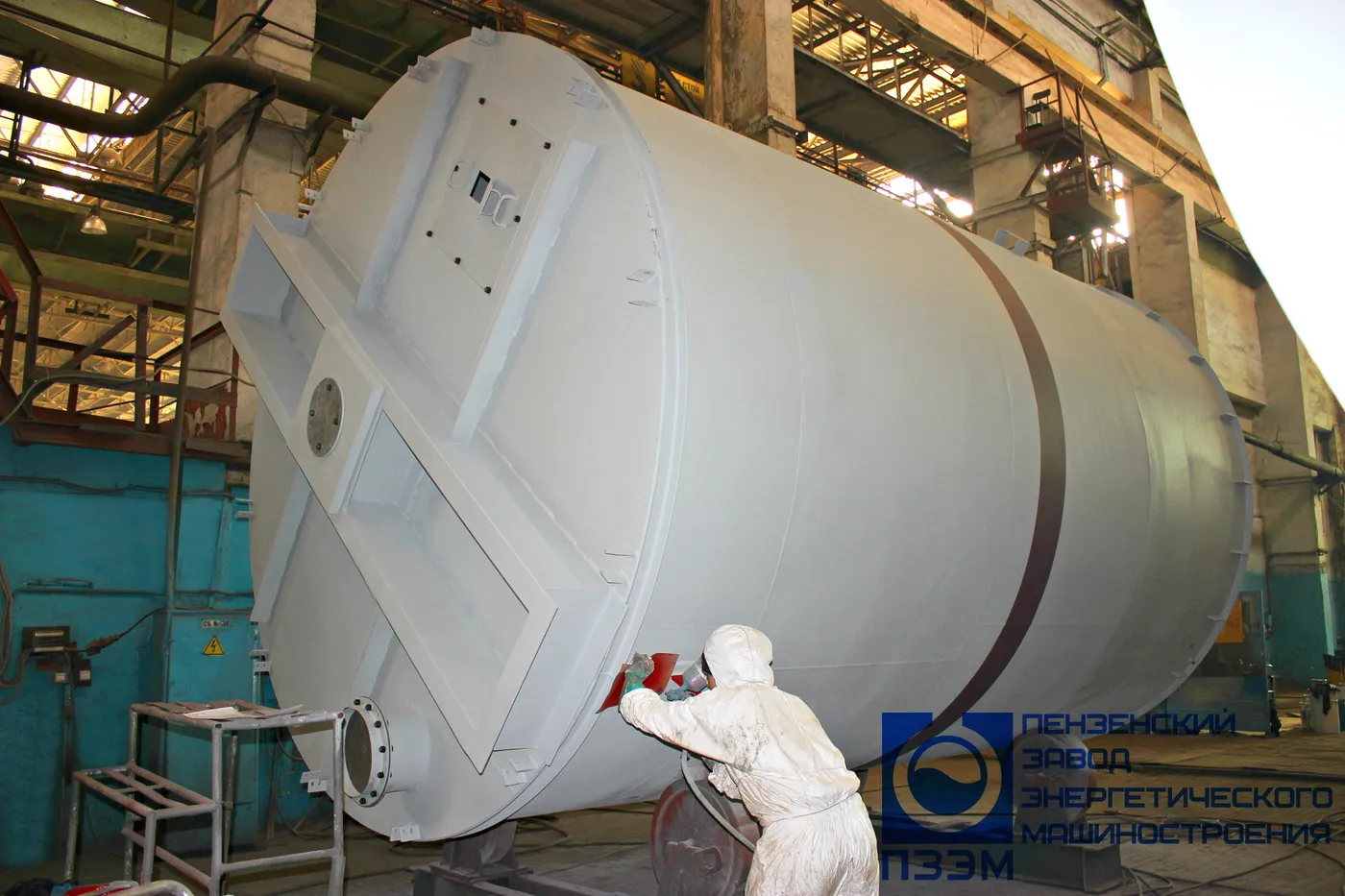

Покрытие/окраска	наружной поверхности: корпус, лестницы и ограждения – грунтовка ГФ-021 красно-коричневая ГОСТ 25129-82 – 2 слоя, эмаль ХС-710 ТУ 2313-048-98605321-2007 цвет светло-серый RAL 7035 – 1 слой. По центру цилиндрической части емкости полоса 250 мм – цвет фиолетовый сигнальный RAL 4008; внутренней поверхности – HEMPADUR 85671. Цвет светло-серый RAL 7035. Общая толщина покрытия – 300 мкм

Обозначение	Назначение	DN	PN, МПа
А	Люк-лаз со смотровым окном	600х600	-
Б	Патрубок вентиляции	350	-
Г	Труба перелива	150*	0,6
Д	Патрубок выдачи	80	0,6
Е	Патрубок слива	150	0,6
