Стальная ёмкость — сварной герметичный сосуд для приёма, хранения и временного накопления жидких и газообразных сред, в том числе нефтепродуктов и дренажных стоков. Работает без давления — под налив, под избыточным давлением или под вакуумом, и от режима зависят конструкция и расчёт.
Ниже — какие бывают корпуса, чем отличаются подземные дренажные ёмкости ЕП и ЕПП, когда нужно двустенное исполнение и где по нормам проходит граница между ёмкостью и резервуаром.
Ёмкость и резервуар в нормах
ГОСТ 34347-2017 распространяется на стальные сварные сосуды под давлением, под вакуумом и без давления, под налив. И не распространяется на «резервуары (ёмкости) для хранения химических и нефтяных продуктов, проектируемые в соответствии со строительными нормами и специальными правилами».
Горизонтальные резервуары заводского изготовления в наших технических условиях входят в номенклатуру ёмкостных аппаратов как исполнения РГС, РГСН, РГСП и РГСДП. Что из этого следует для требований к аппарату, разобрано в статье резервуар или ёмкость.
Виды корпусов для ёмкостей без давления и низкого давления
По нашим техническим условиям для корпусов с коническими и плоскими днищами (ГКК, ГПП, ВКК, ВПК, ВПП) расчётное давление до 1,6 МПа допускается, но под давлением мы изготавливаем ёмкости только с эллиптическими днищами (ГЭЭ, ВЭЭ) — по ТУ до 16 МПа. Ёмкости с коническими и плоскими днищами работают без давления. Предел 1,6 МПа — из номенклатуры наших ТУ, а не требование ГОСТ 34347-2017.
| Тип | Корпус и днища | Вместимость, не более, м³ | Расчётное давление, не более, МПа | Диаметр, не более, мм |
|---|---|---|---|---|
| ГКК | горизонтальный, два конических | 300 | 1,6 | 6000 |
| ГПП | горизонтальный, два плоских | 300 | 1,6 | 6000 |
| ВКК | вертикальный, два конических | 100 | 1,6 | 6000 |
| ВПК | вертикальный, плоское снизу и коническое сверху | 300 | 1,6 | 6000 |
| ВПП | вертикальный, два плоских | 300 | 1,6 | 6000 |
Подземные дренажные ёмкости ЕП и ЕПП
Дренажные ёмкости принимают остатки продукта и стоки из аппаратов и трубопроводов при опорожнении и ремонте. В технических условиях это исполнения ЕП — подземная ёмкость со встроенным погружным насосом или без него, и ЕПП — то же с подогревателем. Пределы обоих — 300 м³, 1,6 МПа, диаметр до 6000 мм.
Подогреватель ЕПП выполняют змеевиком. Поставляли ЕПП для нефти, воды и сточных вод. В обозначении аппарата змеевик задаёт третье поле — цифра 4.
Двустенное исполнение
У двустенной ёмкости второй корпус и контроль межстенного пространства защищают грунт от утечки продукта. В наших технических условиях двустенное исполнение — подземный РГСДП, резервуар горизонтальный стальной двустенный подземный, вместимостью до 300 м³.
Материал и общие пределы
По техническим условиям ёмкостные аппараты делают вместимостью до 300 м³. Рабочая температура — от −60 до 700 °C, расчётный срок службы — до 30 лет.
Материал — углеродистая, низколегированная или коррозионностойкая сталь. В опросном листе материал задают по среде, её температуре и коррозионной активности; прибавку на коррозию к толщине стенки задают в конструкторской документации.
Люки и опоры: что требует ГОСТ 34347
У сосуда с внутренним диаметром более 800 мм должен быть люк, при диаметре не более 800 мм — круглый или овальный лючок (п. 3.3.2 и 3.3.3 ГОСТ 34347-2017); исключения, когда люк не обязателен, перечислены в том же п. 3.3.2. Это стоит учитывать, если ёмкость нужно осматривать и чистить изнутри: при маленьком диаметре доступ будет только через лючок.
Горизонтальная ёмкость стоит на седловых опорах; угол охвата седловой опоры по общему правилу ГОСТ — не менее 120° (п. 3.5.2 ГОСТ 34347-2017). Если корпус удлиняется от нагрева, неподвижной делают только одну опору, остальные — подвижными, и это указывают в технической документации (п. 3.5.3). Для ёмкости с подогревателем это особенно важно.
Пример из практики

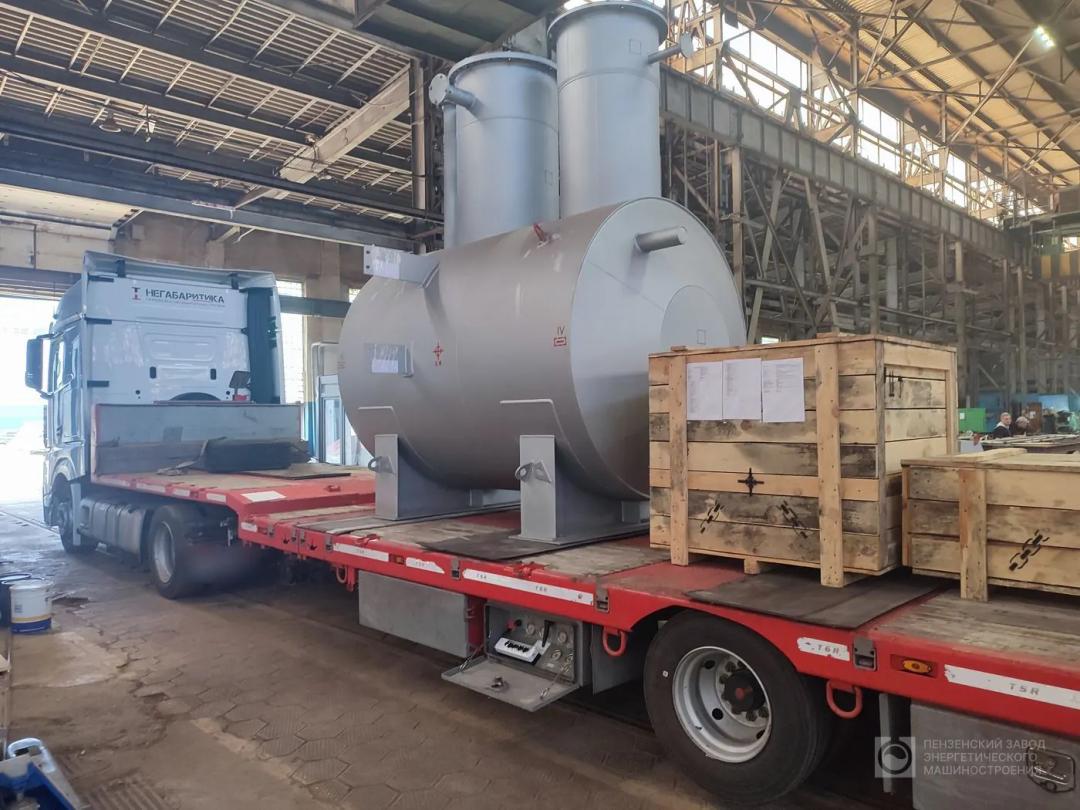

В 2025 году мы изготовили подземную ёмкость ГКК-1-4-8-0,05-ЕП для сбора конденсата с аппаратов при аварии: горизонтальная, с двумя коническими днищами, цельносварная, по обозначению — со змеевиком, вместимостью 8 м³, на рабочее давление не более 0,05 МПа при расчётном 0,07 МПа, из стали 09Г2С.
Среда — нефтегазоводяная эмульсия, 1-я группа по ТР ТС 032/2013. Для жидкостей 1-й группы 1-я категория начинается с расчётного давления свыше 0,05 МПа при вместимости свыше 0,02 м³ и произведении давления на вместимость свыше 0,02 МПа·м³. У этой ёмкости 0,07 МПа и 8 м³, в её документах — 1-я категория, хотя рабочее давление всего 0,05 МПа. Будь средой вода (2-я группа), при таком давлении техрегламент на ёмкость не распространялся бы: для жидкостей 2-й группы 1-я категория начинается с давления свыше 1 МПа.
Что указать в опросном листе
- Состав рабочей среды, её плотность и температуру;
- вместимость и количество;
- рабочее и расчётное давление;
- место установки, а подземное исполнение (ЕП, ЕПП) — в условном обозначении;
- тип теплообменного устройства — змеевик или рубашка, теплоизоляцию;
- нужен ли указатель уровня, таблицу штуцеров с эскизом.
Вопросы и ответы
По нашим техническим условиям — до 300 м³; вертикальные с двумя коническими днищами (ВКК) — до 100 м³.
Подземная ёмкость, которая принимает остатки продукта и стоки из аппаратов и трубопроводов при опорожнении и ремонте. Исполнения — ЕП и ЕПП с подогревателем.
Из углеродистой, низколегированной или коррозионностойкой стали; марку выбирают по среде и минимальной температуре стенки.
Если не уверены в исполнении или подогреве — скачайте опросный лист, заполните и приложите к заявке — инженеры ПЗЭМ разберут условия и предложат ёмкость.
