Что такое отстойник: как он работает, исполнения и обозначение

Отстойник — аппарат, в котором жидкость отстаивается: нефть, вода и механические примеси расходятся по плотности. Из нефти так удаляют воду и примеси, из воды — нефть.

По нашим техническим условиям на ёмкостные аппараты отстойники нефти ОН и воды ОВ — исполнения горизонтального ёмкостного аппарата с внутренними устройствами. Ниже — как он устроен, какие бывают исполнения и как читается обозначение. Чем отстойник отличается от сепаратора по задаче и как выбрать между ними, разобрано отдельно.

Как работает отстойник

Разделение идёт за счёт разной плотности: нефть, вода и механические примеси расходятся по плотности, вода тяжелее нефти — в документах нашего нефтегазового сепаратора НГСВ-1 плотность нефти 886–910 кг/м³, воды 1115 кг/м³ при 20 °C. Воду и примеси удаляют, потому что они мешают транспортировать нефть и дают отложения в теплообменниках и ёмкостях.

Отстаивание ведут в герметичных сосудах при повышенной или пониженной температуре; для подогрева отстойник ОН или ОВ по заказу оснащают рубашкой, змеевиком или трубным пучком.

Корпус и исполнения

На схеме технических условий отстойник — горизонтальный корпус ГЭЭ с двумя эллиптическими днищами и внутренними устройствами. Его делают цельносварным или разъёмным, без обогрева или с рубашкой, змеевиком либо трубным пучком; материал — углеродистая (низколегированная) или коррозионностойкая сталь, по требованию — с термообработкой.

Для отстойников нефти ОН и воды ОВ технические условия задают одинаковые пределы: вместимость до 300 м³, расчётное давление до 4 МПа, внутренний диаметр до 6000 мм.

Какие бывают отстойники и для чего каждый

Принцип у всех один — отстаивание по плотности; различаются они тем, что отделяют и чем оснащены внутри. Обозначения основных исполнений — в таблице выше, здесь — назначение.

• ОН (ОГ) — отстойник нефти горизонтальный: отстаиванием удаляет из нефти воду и твёрдые частицы.
• ОГН-П — отстойник нефти горизонтальный, внутри — перегородки.
• ОВ — отстойник воды: вода отделяется от нефти и механических примесей; у нашего ОВ-80 среда — нефть, вода и нефтяной газ.
• ОГВ-Г — горизонтальный гидрофобный отстойник воды; такой аппарат на 200 м³ изготовлен для пластовой воды.
• ОБН — отстойник блочный нефтяной: ОБН-3000/6 на 200 м³ работает первой ступенью обезвоживания нефти, среда — нефть и пластовая вода.
• ОГЖФ — отстойник с жидкостным фильтром.

Если ищете «фильтр-отстойник», из нашего каталога это отстойник с жидкостным фильтром ОГЖФ. Задача у него та же, что у отстойника нефти: убрать из нефти воду и твёрдые частицы, которые мешают её транспортировать и дают отложения в теплообменниках и ёмкостях. Такой отстойник изготавливают под проект заказчика и поставляют комплектно, с узлами и комплектующими; устройство фильтра задаёт проект.

Как читать обозначение

Отстойник обозначают как ёмкостной аппарат — восемью полями: тип корпуса, разъём, внутренние устройства и обогрев, номинальный объём, условное давление, материал, термообработка и исполнение. Пример из ТУ: ГЭЭ 1-5-100-1,0-У-ОН:

• ГЭЭ — горизонтальный корпус с двумя эллиптическими днищами;
• 1 — цельносварной, без разъёма;
• 5 — с внутренними устройствами (с подогревом добавляют код теплообменного устройства через дробь: 3 — рубашка, 4 — змеевик, 2 — трубный пучок);
• 100 — номинальный объём, м³;
• 1,0 — условное давление, МПа;
• У — углеродистая или низколегированная сталь;
• ОН — исполнение: отстойник нефти.

Какие нормы применяются

Отстойник — сосуд: конструкцию, материалы и испытания задаёт ГОСТ 34347-2017. Если среда пожароопасная и расчётное давление свыше 0,05 МПа, сосуд попадает в 1-ю группу: доступные для контроля сварные соединения проверяют радиографией или ультразвуком не менее чем на 100 % длины каждого. Так, у нашего отстойника воды ОВ-80 среда — нефть, вода и нефтяной газ, пожароопасная; по документам это 1-я группа и контроль «100% УЗД (РГ)».

Выпуск — по ТР ТС 032/2013: декларация для 1-й и 2-й категорий, сертификат для 3-й и 4-й. Категорию определяют группа среды, её состояние (газ или жидкость), расчётное давление и вместимость; пороги для газов и жидкостей разные. Например, для жидкостей 2-й группы, таких как вода, 1-я категория наступает только при расчётном давлении свыше 1 МПа, вместимости свыше 0,02 м³ и произведении давления на вместимость свыше 1 МПа·м³. Под налив и при давлении до 0,05 МПа ТР ТС 032/2013 не распространяется. ОВ-80 по документам — 1-я категория.

Что указать при заказе

• состав и плотность среды — от разницы плотностей фаз зависит, как будет работать отстаивание;
• склонность среды к коррозионному растрескиванию и межкристаллитной коррозии, скорость коррозии;
• рабочее и расчётное давление, температуры;
• нужен ли обогрев — тип теплообменного устройства и поверхность теплообмена;
• материал корпуса и внутренних деталей, нужен ли указатель уровня;
• таблицу штуцеров с эскизом и место установки.

Пример из практики

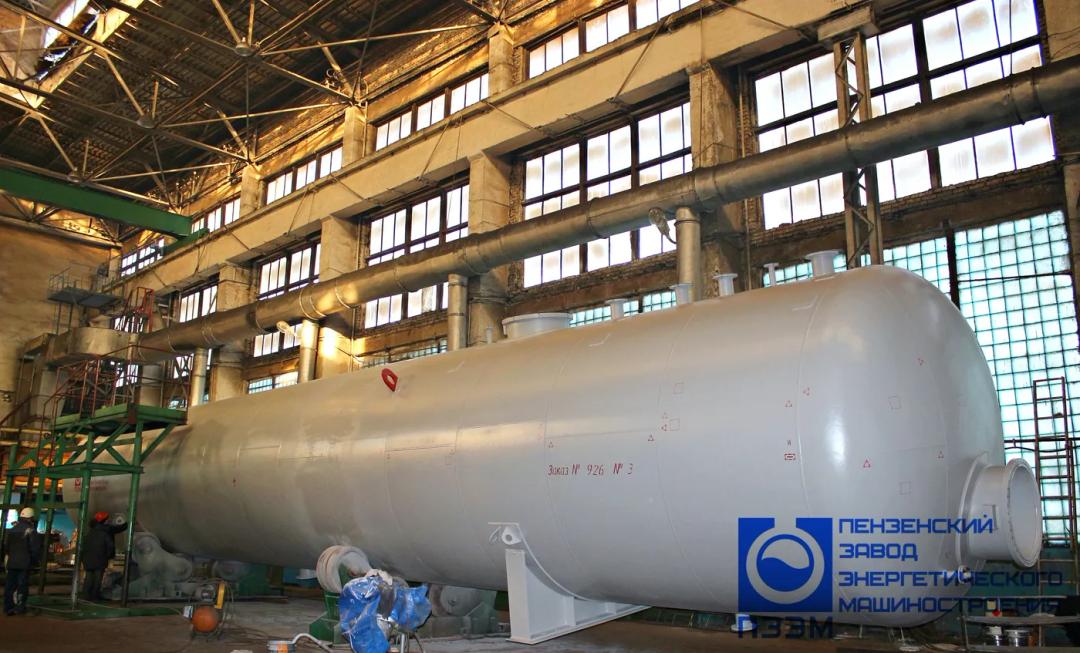

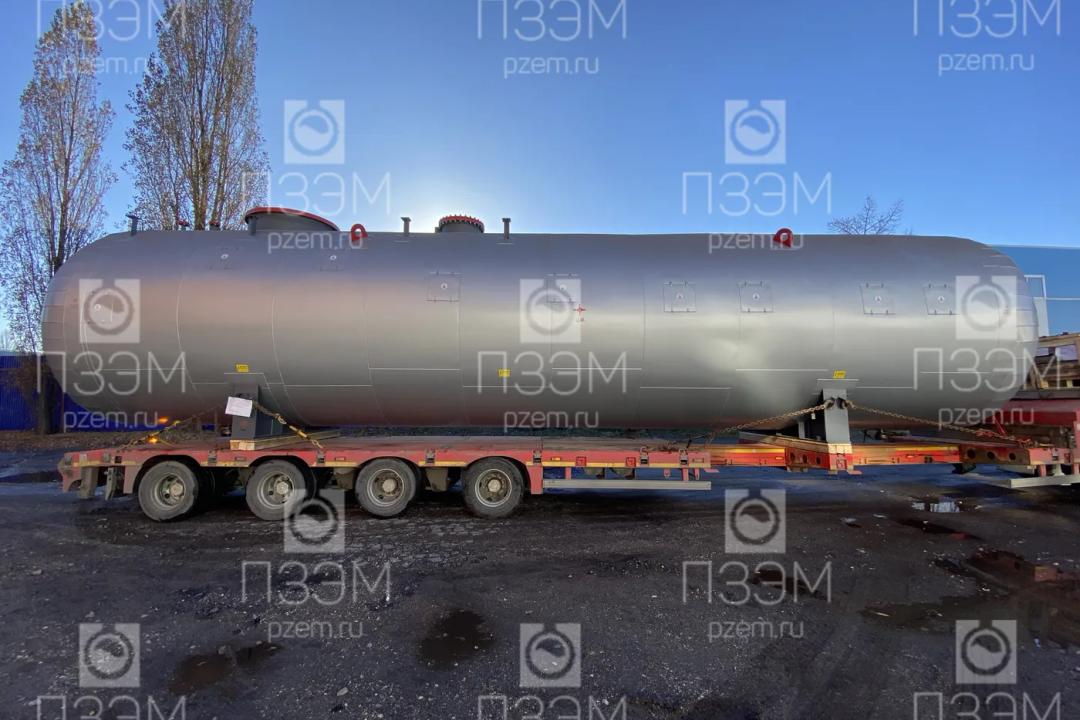

Отстойник воды ОВ-80 на 80 м³ из стали 09Г2С: рабочее давление 0,1–0,15 МПа, расчётное 0,6 МПа, 2023 год. Пример побольше — отстойник блочный нефтяной ОБН-3000/6 на 200 м³ и 1,0 МПа, масса 33000 кг.

Как выбрать между отстойником и сепаратором и что задаёт требования — в статье нефтегазовый сепаратор или отстойник. Для заказа скачайте опросный лист, заполните и приложите к заявке — инженеры ПЗЭМ подберут отстойник воды или нефти под ваши условия.
