Что такое газовый и нефтегазовый сепаратор: виды, устройство и обозначение

Редактор: Идолов Александр Викторович, директор по развитию ПЗЭМ · проверено 10.10.2026

Сепаратор в газовой и нефтяной промышленности — стальной сосуд под давлением с внутренними устройствами, которые разделяют поток: удаляют из газа жидкую фазу и механические примеси или делят исходный продукт на нефть, газ и воду. Именно внутренние устройства отличают сепаратор от обычной ёмкости.

Сепаратор подбирают прежде всего по этим параметрам:

• что нужно разделить: газ и жидкость, нефть, газ и воду или нерастворяющиеся жидкости и газ;
• состав и плотность среды, её группа по ТР ТС 032/2013;
• рабочее и расчётное давление;
• вместимость или внутренний диаметр;
• минимальная допустимая температура стенки под расчётным давлением;
• сталь — углеродистая (низколегированная) или коррозионностойкая.

Мы изготавливаем сепараторы по ТУ 3615-001-85873787-2020 четырёх типов: газосепараторы сетчатые ГС, нефтегазовые НГС и НГСВ, трёхфазные ТФС и факельные ФС.

Для чего нужен сепаратор и как он работает

По нашим ТУ сепараторы делятся по сепарируемой среде на аппараты для разделения газожидкостных смесей и смесей жидкостей. Они рассчитаны на среды 1-й и 2-й групп по ТР ТС 032/2013 и давление в аппарате до 16 МПа.

Фазы сепаратор разделяет за счёт разницы их плотностей, поэтому для подбора нужен не только состав среды, но и её плотность — в опросном листе по ТУ это отдельная графа.

Сепарация газа — удаление из потока газа жидкой фазы и механических примесей: так ТУ описывают назначение газосепараторов ГС. Нефть, газ и воду разделяют нефтегазовые сепараторы НГС(В), нерастворяющиеся жидкости и газ — трёхфазные ТФС.

Какие бывают сепараторы: ГС, НГС(В), ТФС и ФС

В наших ТУ четыре типа сепараторов, у каждого своя задача и своя схема обозначения. Что разделяет каждый тип и где его применяют, сведено в таблицу.

Предельные параметры по ТУ: газосепаратор ГС — вместимостью до 150 м³, НГС(В), ТФС и ФС — до 250 м³; у всех четырёх расчётное давление до 16 МПа и внутренний диаметр до 3400 мм. Схема обозначения каждого типа — на карточках каталога.

Как устроен сепаратор

Общее у всех типов — стальной корпус под давлением и внутренние устройства для разделения сред. Остальное задаёт проект: рисунки сепараторов в ТУ подписаны «рисунок не определяет конструкцию».

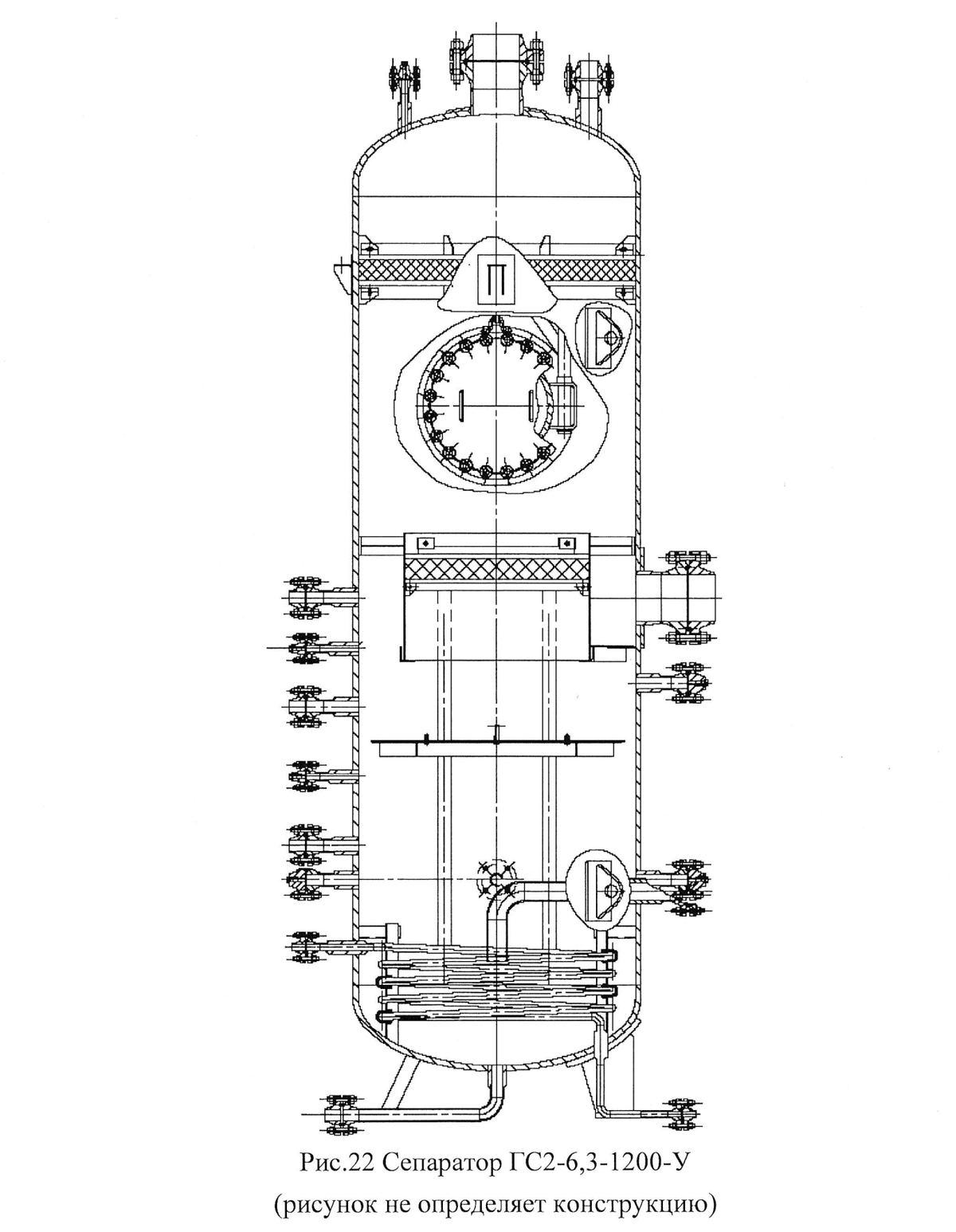

Газосепаратор ГС — вертикальный аппарат. По ТУ он бывает двух типов: тип 1 — с корпусным фланцевым разъёмом, тип 2 — цельносварной, без разъёма. Нефтегазовые, трёхфазные и факельные сепараторы на рисунках ТУ — горизонтальные.

Внутреннее устройство нефтегазового сепаратора входит в его обозначение как тип насадки. Тип I применяют в компоновке с депульсаторами — при пульсации потока, тип II — без депульсаторов; буква «П» в типе означает пеногасящую насадку.

Детали для крепления теплоизоляции приваривают к корпусу, если аппарат будут изолировать, — в обозначении ГС и НГС(В) это буква «И».

Как читать обозначение сепаратора

Каждый тип читают по своей схеме: у газосепаратора ГС шесть полей, у нефтегазового НГС(В) — семь, у трёхфазного ТФС и факельного ФС — по четыре. Примеры обозначений ГС и НГС(В) из ТУ разобраны по полям в таблице.

Здесь легко ошибиться в двух местах. У ГС поле разъёма кодируется наоборот, чем у ёмкостных аппаратов по тем же ТУ: у аппаратов 1 — цельносварной, 2 — разъёмный. А сталь у НГС(В) записывают цифрой — 1 коррозионностойкая, 2 углеродистая, — у ГС, ТФС и ФС буквой: «У» или «К».

В обозначении трёхфазного и факельного сепаратора — тип, номинальный объём, условное давление и сталь. Например, ФС – 6,3 – 2,5 – У — факельный сепаратор номинальным объёмом 6,3 м³ на условное давление 2,5 МПа из низколегированной стали.

Какие нормы действуют на сепаратор

Сепаратор — сосуд под избыточным давлением. Требования к конструкции, материалам, изготовлению и испытаниям задаёт ГОСТ 34347-2017, в обращение его выпускают по ТР ТС 032/2013, эксплуатируют по федеральным нормам и правилам Ростехнадзора. Требования к конкретному аппарату складываются по цепочке:

• среда → группа среды по ТР ТС 032/2013, 1-я или 2-я;
• группа среды, давление и вместимость → категория сосуда, от 1-й до 4-й;
• категория → документ при выпуске: 1-я и 2-я — декларация, 3-я и 4-я — сертификат;
• эксплуатация → учёт в Ростехнадзоре или освобождение от него.

В п. 223 правил есть исключение и для сепараторов. Учёту в Ростехнадзоре не подлежат сосуды закрытой системы добычи нефти и газа — от скважины до магистрального трубопровода, — включённые в подготовку газа и газового конденсата к транспорту и утилизации. В их числе сепараторы всех ступеней сепарации и отбойные сепараторы на линии газа и на факелах.

Не подлежат учёту и сосуды с небольшим произведением рабочего давления на вместимость при температуре стенки не более 200 °C: со средой 1-й группы — не более 0,05 МПа·м³, 2-й — не более 1,0 МПа·м³. Для сепаратора важна оговорка: если в сосуде одновременно две среды разных агрегатных состояний и групп, группу берут по той, что создаёт избыточное давление более 0,07 МПа. Оборудование из перечня п. 223 эксплуатирующая организация учитывает сама — по своим распорядительным документам.

Порядок проверки по шагам разобран в статье «Какое оборудование под давлением не подлежит учёту в Ростехнадзоре».

Пример: сепаратор высокого давления С-1/1

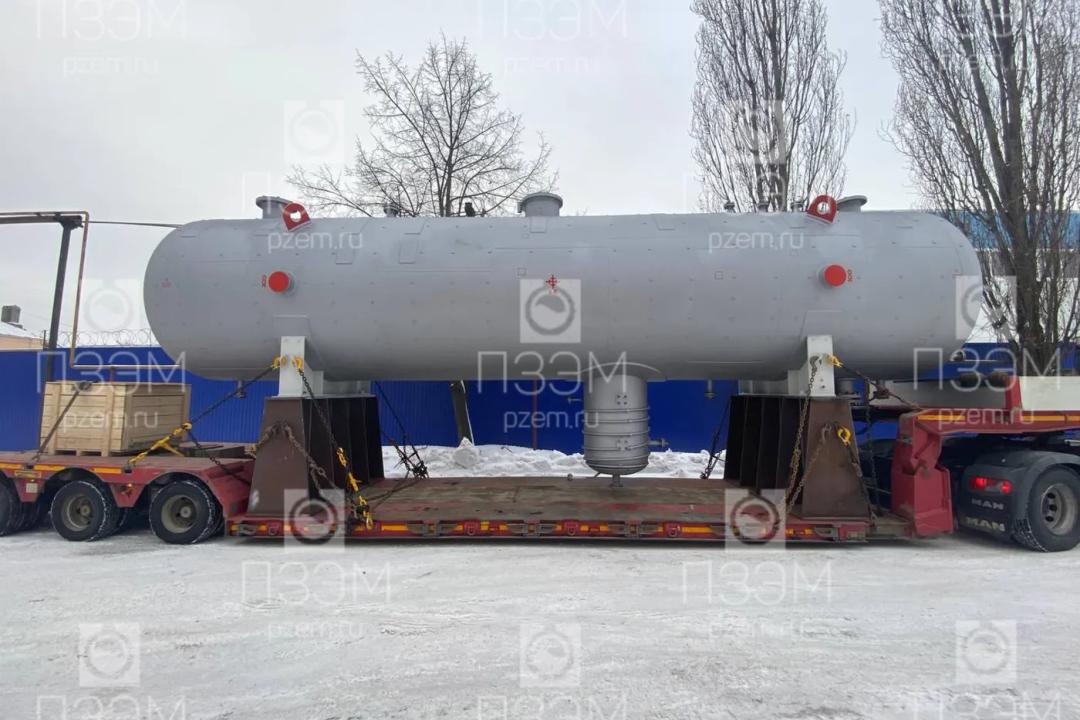

Сепаратор высокого давления С-1/1 изготовили по заказу 2024 года по нашим ТУ 3615-001-85873787-2020; «С-1/1» — часть наименования в заказе, а не условное обозначение по ТУ. Аппарат делит газопродуктовую смесь с сероводородом на гидрогенизат и водородсодержащий газ (ВСГ), а кислую воду выводят через отдельный штуцер.

Аппарат горизонтальный, на седловых опорах, с вертикальным сборником; вместимость — 50,7 м³, внутренний диаметр — 2400 мм. Рабочее давление — 2,2 МПа, расчётное — 2,5 МПа. На вертикальный сборник снаружи навит змеевиковый подогреватель.

У аппарата две особенности. Среда вызывает межкристаллитную коррозию, поэтому стойкость к ней проверяют испытанием по ГОСТ 6032-2017; корпус и фланцы — из стали 08Х18Н10Т. Кроме того, аппарат пропаривают: на пропарку стенку рассчитали на 300 °C при расчётном давлении 1,6 МПа.

Аппарат и подогреватель — разные полости под давлением со своими параметрами. У аппарата 1-я группа среды по ТР ТС 032/2013 и 4-я категория, у подогревателя — 2-я группа и 2-я категория; группы сосуда по ГОСТ 34347-2017 — 1-я и 3-я.

Как подобрать сепаратор: что указать в опросном листе

• Что нужно разделить, состав среды и плотность фаз: по разнице плотностей сепаратор и работает, а от состава зависят группа среды по ТР ТС 032/2013 и класс опасности;
• рабочее и расчётное давление, рабочую температуру и минимальную допустимую температуру стенки под расчётным давлением;
• вместимость и количество — или условное обозначение по схеме ТУ, если тип уже выбран;
• вызывает ли среда коррозионное растрескивание или межкристаллитную коррозию, скорость коррозии: от этого зависят сталь и испытание на межкристаллитную коррозию, как у сепаратора С-1/1;
• нужен ли обогрев — тип теплообменного устройства и поверхность теплообмена — и теплоизоляция;
• таблицу штуцеров: вход смеси, выходы газа и жидкостей, дренаж, предохранительный клапан, камеры уровнемера;
• климатическое исполнение, сейсмичность района и среднюю температуру самой холодной пятидневки;
• назначенный срок службы и число циклов нагружения.

Как выбрать тип и что определяет требования, разобрано в статьях «Газосепаратор: как выбрать тип и что определяет требования к аппарату» и «Нефтегазовый сепаратор или отстойник».

Нужен сепаратор под ваш поток — скачайте опросный лист, заполните и приложите к заявке — инженеры ПЗЭМ подберут тип и рассчитают аппарат.
