Что такое ресивер газа: устройство, виды и требования

Редактор: Идолов Александр Викторович, директор по развитию ПЗЭМ · проверено 09.10.2026

Ресивер газа — стальной сосуд под давлением, который держит запас сжатого газа — воздуха, азота, кислорода и других — и уменьшает колебания давления в линии. Воздушный ресивер ставят в воздухопровод после компрессора.

Ресивер подбирают прежде всего по этим параметрам:

• среда;
• вместимость;
• рабочее и расчётное давление;
• минимальная допустимая температура стенки под расчётным давлением;
• исполнение — вертикальный или горизонтальный, из типового ряда или по заданию;
• сталь.

Мы изготавливаем ресиверы газа по ТУ 3615-001-85873787-2020 — исполнение В(Р) и ёмкости по заданию заказчика, вертикальные и горизонтальные, из стали 09Г2С и нержавеющей стали.

Для чего нужен ресивер и как он работает

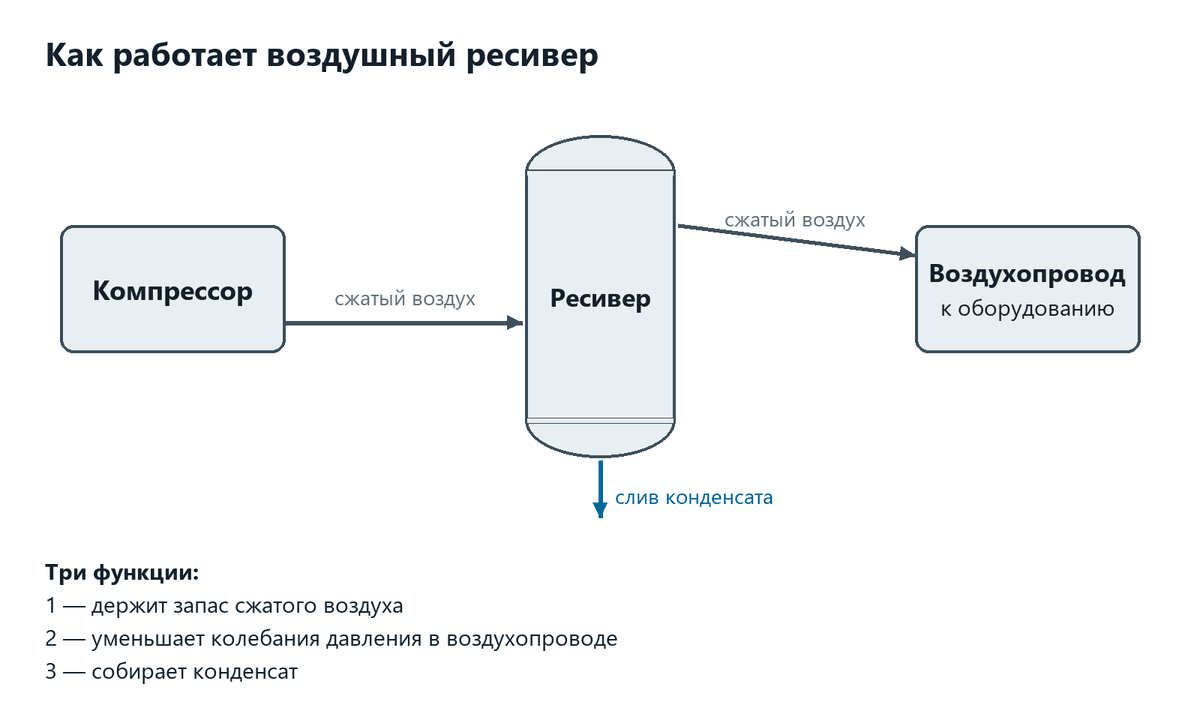

Компрессор подаёт воздух в ресивер, из ресивера воздух уходит в воздухопровод к оборудованию. Объём ресивера между ними делает три вещи:

• держит запас сжатого воздуха;
• уменьшает колебания давления в воздухопроводе;
• собирает конденсат — его сливают через штуцер в нижней части.

Запас воздуха и меньшие колебания давления — назначение воздухосборника по техническим условиям на воздухосборники; для конденсата в них предусмотрен штуцер Г1 «Слив конденсата». По согласованию с разработчиком этих ТУ воздухосборники можно применять и как ресиверы для азота, аргона и других инертных газов. Ресиверы азота и других газов работают и в технологических линиях: например, назначение нашего ресивера для азота или сжатого воздуха на 132 м³ — «для проведения технологических процессов».

Из чего состоит ресивер

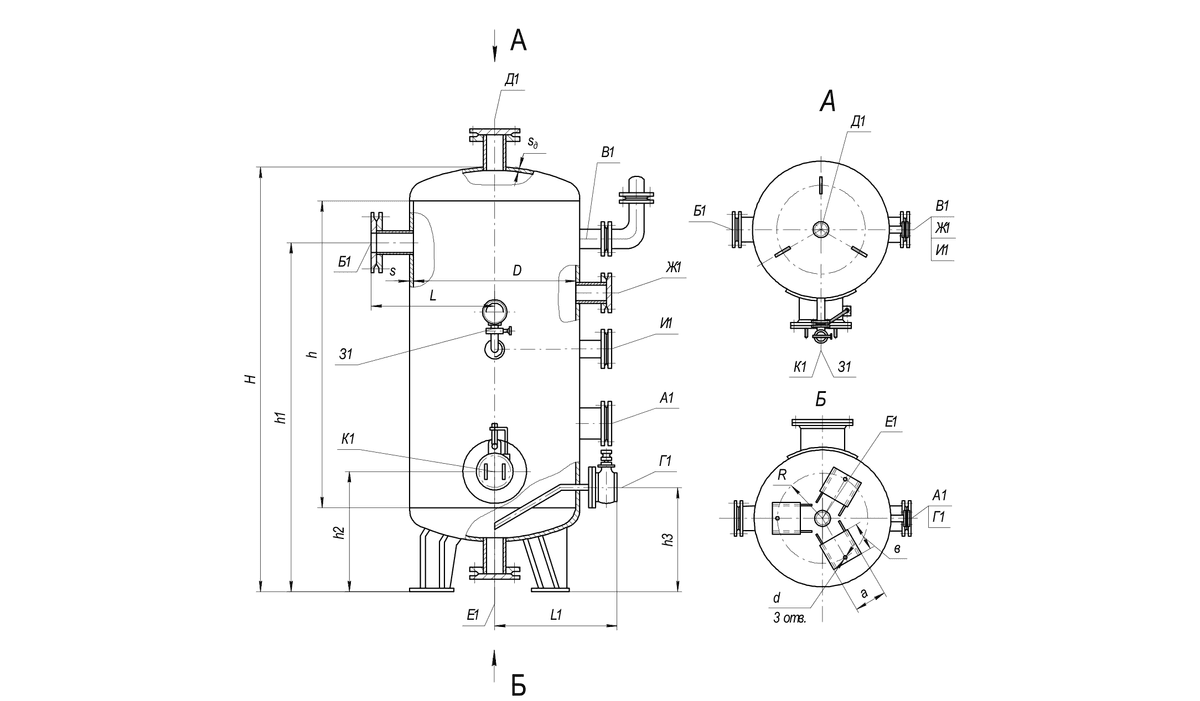

Устройство воздухосборника задают рисунки 1 и 2 технических условий на воздухосборники (рисунок 1 — В-0,5…В-25, рисунок 2 — В-32…В-50): вертикальный корпус с двумя эллиптическими днищами на опорах-стойках; В-50 выполняют с цилиндрической опорой. Штуцеры по таблице 2 тех же ТУ:

• А1 — вход воздуха;
• Б1 — выход воздуха;
• В1 — для предохранительного клапана;
• Г1 — слив конденсата;
• Д1 — воздушник;
• Е1 — дренаж;
• Ж1 — к регулятору производительности;
• З1 — для манометра;
• И1 — к манометру в машинное отделение;
• К1 — люк.

Ресиверы азота и других газов по нашим ТУ — тоже цилиндрический корпус с двумя эллиптическими днищами; вертикальные ставят на опоры-стойки, лапы или юбочную опору, штуцеры размещают по эскизу заказчика.

Какие бывают ресиверы: типовой ряд, В(Р) и ёмкость по заданию

• Типовой ряд воздухосборников по ТУ 3615-004-00220322-98 — от 0,5 до 50 м³ на рабочее давление 0,8, 1,0 или 1,4 МПа (расчётное 0,9, 1,1 и 1,54 МПа).
• Исполнение В(Р) по нашим ТУ 3615-001-85873787-2020 — вместимостью до 250 м³, на расчётное давление до 6,3 МПа, внутренним диаметром до 3400 мм; вертикальные изготавливаем вместимостью до 200 м³.
• Исполнение ЕТЗ по тем же нашим ТУ — ёмкость по техническому заданию заказчика. Изготавливаем такие на расчётное давление до 16 МПа, диаметром до 4800 мм, вместимостью до 300 м³ — горизонтальные и до 200 м³ — вертикальные. Так делают ресиверы для газов и давлений, которых нет в типовом ряду.

Подобрать типоразмер ряда — в карточке воздухосборников.

Из какой стали делают ресиверы

Для воздухосборников типового ряда технические условия задают материальное исполнение по допустимой минимальной температуре стенки — одинаково для всех трёх давлений:

Шифр исполнения входит в условное обозначение при заказе: В-4-1,0-3-УХЛ1 — исполнение 3, для стенки до −60 °C. Поэтому минимальную температуру стенки указывают в заявке: без неё шифр не выбрать.

Где кончается типовой ряд

• Расчётная температура — 200 °C.
• Число статических циклов нагружения давлением — не более 1000: если давление регулярно поднимают и сбрасывают, это нужно проверить.
• Сейсмичность района — менее 7 баллов; с цилиндрическими опорами вместо стоек — до 9 баллов при высоте менее 10 м.

За этими рамками ресивер делают по нашим ТУ как исполнение В(Р) или ЕТЗ: число циклов задаёт проектировщик, а подтверждают его расчётом.

Какие требования к ресиверу и нужен ли учёт в Ростехнадзоре

Ресивер сжатого газа — сосуд под избыточным давлением. Конструкцию, материалы, изготовление и испытания задаёт ГОСТ 34347-2017, выпуск — технический регламент ТР ТС 032/2013, эксплуатацию — федеральные нормы и правила, утверждённые приказом Ростехнадзора № 536. Требования выстраиваются по цепочке:

• среда → группа среды по ТР ТС 032/2013: воздух обычного состава, азот и аргон — 2-я группа, водород и кислород — 1-я;
• группа среды, расчётное давление и вместимость → категория сосуда, от 1-й до 4-й;
• категория → документ при выпуске: 1-ю и 2-ю декларируют, 3-ю и 4-ю сертифицируют;
• эксплуатация → правила действуют для сосудов с газом при избыточном давлении более 0,07 МПа, а нужен ли учёт в Ростехнадзоре, решают группа среды, температура стенки и произведение рабочего давления на вместимость.

Как по шагам проверить, нужен ли учёт, — в статье «Какое оборудование под давлением не подлежит учёту в Ростехнадзоре».

Пример: ресивер вне типового ряда

Ресивер для азота или сжатого воздуха на 132 м³ изготовили по заказу 2024 года по нашим ТУ 3615-001-85873787-2020. В типовой ряд воздухосборников он не входит ни по объёму, ни по давлению: рабочее давление — до 3,2 МПа, расчётное — 3,3 МПа. Минимальная допустимая температура стенки под расчётным давлением — −60 °C, сталь — 09Г2С-15; ресивер вертикальный, на юбочной опоре, рассчитан на 20 тысяч циклов нагружения за 20 лет службы.

Как подобрать ресивер: что указать в опросном листе

• Среду и её состав — воздух, азот, кислород или смесь: от среды вместе с давлением и температурой стенки зависит группа сосуда, а от группы — объём контроля сварных швов;
• рабочее и расчётное давление: по расчётному давлению считают толщину стенки, а от давления вместе с вместимостью и группой среды зависит категория по ТР ТС 032/2013;
• вместимость и количество;
• рабочую температуру среды;
• минимальную допустимую температуру стенки под расчётным давлением и место установки — климат и сейсмичность района: по ним выбирают сталь и опоры;
• число циклов нагружения за срок службы, если давление регулярно поднимают и сбрасывают: в таблице 1 наших ТУ заложено до 1000 циклов, большее число задаёт проектировщик и подтверждают расчётом;
• таблицу штуцеров: вход и выход газа, предохранительный клапан, слив конденсата.

Для воздухосборника из типового ряда достаточно вместимости, рабочего давления и климата места установки — по ним подбирают типоразмер и сталь, — если сейсмичность района менее 7 баллов, а давление в нём не будут периодически поднимать и сбрасывать. При сейсмичности до 9 баллов стойки заменяют цилиндрической опорой (при высоте менее 10 м), а режим малоциклового нагружения ТУ на воздухосборники требуют указывать при заказе.

Какие параметры задают требования и где ошибаются в заявке, разобрано в статье «Ресивер для компрессора».

Нужен ресивер под вашу линию — скачайте опросный лист, заполните и приложите к заявке — инженеры ПЗЭМ подберут воздухосборник из ряда или рассчитают ресивер по заданию.
